QUICK-CHANGEQCP-100A

ロボットや自動機のハンドやツールを自動的に交換

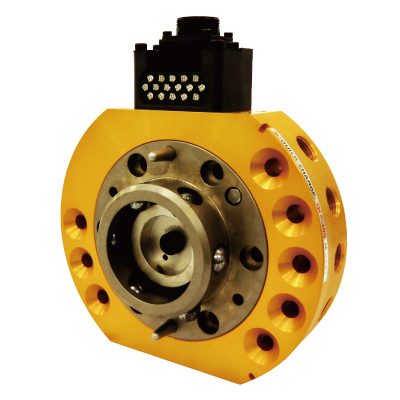

QCP-100A

  • 可搬重量100kg(980N)
  • オプション装着可能





プレス間ハンドリング・マテハン・パレタイジング・バリ取り等さまざまな用途にご使用いただけます。ツール・プレート用に、ID確認設定をしやすくし、ブロック自体を保護するカバーを取り付けたコネクタレスの電気信号コンタクトブロックをオプション設定いたしました。

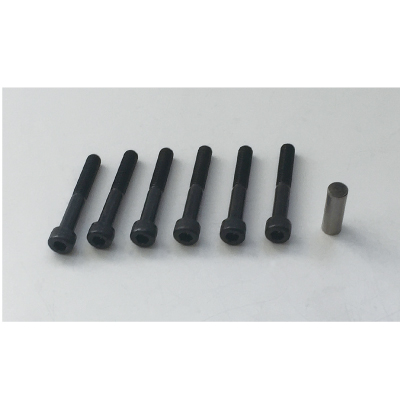

マスタ・プレート添付品
・六角穴付ボルト(M8×55)×6
・段付平行ピンx1
※シールプレート、Oリング、皿小ネジは本体に取り付けた状態で出荷します。

QCP-100Aの特長

プレス用途を考慮したボディ設計

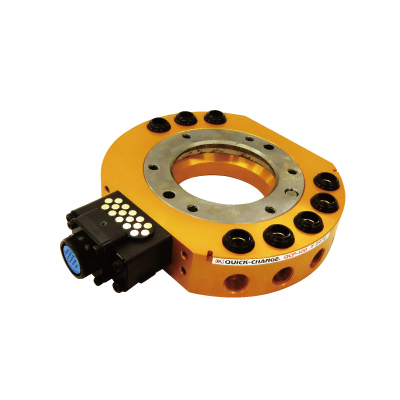

ツール・プレート側面を両面カットすることで、ツール・プレートの“立て置き”を可能にし、ハンド設置場所の省スペース化を実
現。


プレス用途を考慮したユーティリティ

負圧で使用できる空気圧ポート(Rc3/8)を8本標準装備。さらにオプション追加で合計16本まで装備可能。ツ一ル・プレート用のコネクタレス電気信号ブロック(R16A/B)をオプションに設定。直接ハンダ配線することで、コネクタ(プラグ)レスとし、ハンド交換時に配線用プラグの破損を回避可能。ハンダ配線部はID識別割付も容易に可能。ブロック本体を守る金属カバーも装備。


着脱確認センサの出力信号を電気コンタクトブロックに割り付け可能

マスタ・プレートの着脱確認センサ(オプション)の出力信号を、2種類の電気信号コンタクトブロックに割り付け可能。


メカニカル・フェールセーフ機搆

着用空気圧の供給が停止しても、マスタ・プレートとツール・プレートが分離しないよう、当社独自の着脱機構部により、メカニカル・フェールセーフ機構を採用。

主な仕様

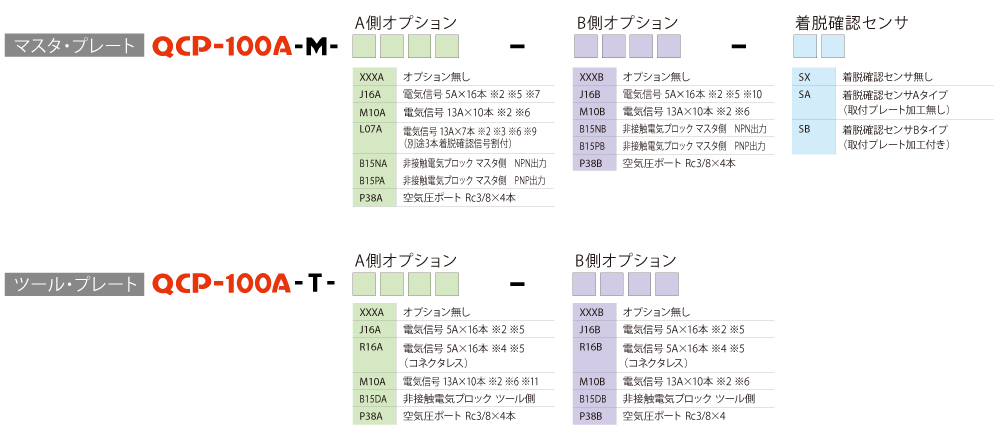

型番表示方法

オプション

電気信号コンタクトブロック
可搬重量100kg(980N)QCP-100A-M(T)-J16A,J16B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

5A×16本(J16A・B)
J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116FX-Dを使用
L16Aマスタ側は、JMR2119M-Dを使用

可搬重量100kg(980N)QCP-100A-M(T)-M10A,M10B,L07A

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

13A×10本(M10A・B) 13A×7本+着脱確認信号(L07A) ​​​​​​​M10A・L07Aマスタ側は、D/MS3102A18-1Pを使用 M10Aツール側は、D/MS3102A18-1Sを使用 M10Bマスタ側は、D/MS3102A18-19Pを使用 M10Bツール側は、D/MS3102A18-19Sを使用

可搬重量100kg(980N)QCP-100A-M(T)-R16A,R16B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

5A×16本(コネクタレス) ​​​​​​​配線はお客様にてハンダ付けをお願いします。 (マスタ側はJ16A・J16B・L16Aのいずれかを   ご使用ください。)

非接触電気信号ブロック
可搬重量100kg(980N)QCP-100A-M(T)-B15NA_B,B15PA_B,B15DA_B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

B15NA/B  NPN出力
B15PA/B  PNP出力
B15NA/B、B15PA/BはWEBR-2119MS-Dを使用
B15DA/BはWEBR-2116FS-Dを使用

空気圧ポートコンタクトブロック
可搬重量100kg(980N)QCP-100A-M(T)-P38A,P38B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

着脱確認センサ
可搬重量100kg(980N)QCP-100A-M(T)-SA,SB

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

近接スイッチ2個内蔵しピストンの位置確認により 着脱確認
