  QC-166  型番:QC-166

QC-166

可搬重量(定格負荷)1,626N(166kg)
外形寸法(締結時)    φ ×H  mm
製品重量 (本体部)     マスタ・プレート6.3kg
                             ツール・プレート2.7kg

  J16A,J16B  型番:QC-166-M(T)-J16A,J16B

J16A,J16B

5A×16本(JMコネクタ)

J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116 FX-Dを使用

  M10A,M10B  型番:QC-166-M10A,M10B

M10A,M10B

13A×10本(MSコネクタ)

M10Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

  A16A,A16B  型番:QC-166-M(T)-A16A,A16B

A16A,A16B

アプローチセンサ
5A×16本(JMコネクタ)

A16Aマスタ側は、JMR2119M-Dを使用
A16Aツール側は、JMR2116F-Dを使用
A16Bマスタ側は、JMR2119MX-Dを使用
A16Bツール側は、JMR2116FX-Dを使用

  B15NA/B,B15PA/B  型番:QC-166-M(T)-B15NA_B,B15PA_B(マスタのみ)

B15NA/B,B15PA/B

B15NA/B  NPN出力
B15PA/B  PNP出力

WEBR-2119MS-Dを使用


  C1A,C1B  型番:QC-166-M(T)-C1A,C1B

C1A,C1B

DeviceNet M12コネクタ用
3A(60V)x5本 ※ドレイン線を含む

  C2A,C2B  型番:QC-166-M(T)-C2A,C2B

C2A,C2B

CC-Link用
3A(125V)x4本 ※シールド線を含む

  C4A,C4B  型番:QC-166-M(T)-C4A,C4B

C4A,C4B

PROFIBUS用
4A(160V)x2本

  C5M,C5T  型番:QC-166-M(T)-C5M,C5T

C5M,C5T

Ethernet用
3A(30V)x4本

  C6A,C6B  型番:QC-166-M(T)-C6A,C6B

C6A,C6B

電源M12コネクタ用
3A(125V)x4本

  C7M,C7T  型番:QC-166-M(T)-C7M,C7T

C7M,C7T

電源UNコネクタ用
13A(25V)x4本


  MC06LA,MC06LB  型番:QC-166-M(T)-MC06LA,MC06LB

MC06LA,MC06LB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  P14A,P14B  型番:QC-166-M(T)-P14A,P14B

P14A,P14B

Rc1/4×2本

  P3WA,P3WB  型番:QC-166-M(T)-P3WA,P3WB

P3WA,P3WB

Rc3/8×2本

  P38ZA,P38ZB  型番:QC-166-M(T)-P38ZA,P38ZB

P38ZA,P38ZB

Rc3/8×4本

  E50B  型番:QC-166-M(T)-E50B

E50B

アースコンタクト500A×1本
(使用率50%)
※A面取付不可(2個取付不可)
※本体のユーティリティ空気圧ポートが1本使用不可


  B15DA,B15DB  型番:QC-166-B15DA,B15DB(ツールのみ)

B15DA,B15DB

非接触電気ブロック ツール側
WEBR-2116FS-Dを使用

  MC06SA,MC06SB  型番:QC-166-M(T)-MC06SA,MC06SB

MC06SA,MC06SB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  JC14SA,JC14SB  型番:QC-166-M(T)-JC14SA,JC14SB

JC14SA,JC14SB

電気信号2A×14本
シールド付きケーブル0.5m出し

  JC14LA,lJC14LA  型番:QC-166-M(T)-JC14LA,lJC14LA

JC14LA,lJC14LA

電気信号2A×14本
シールド付きケーブル0.5m出し

  QUICK-CHANGE ATOM  型番:QUICK-CHANGE ATOM

QUICK-CHANGE ATOM

可搬重量(定格負荷)49N(5kg)
外形寸法(締結時)  φ75×H35mm
製品重量 (本体部)     マスタ・プレート 330g
                             ツール・プレート 260g

  P5  型番:ATOM-M(T)-P5

P5

空気圧ポートM5×2本

  FlexR-25  型番:FlexR-25

FlexR-25

可搬重量(定格負荷)245N(25kg)
外形寸法(締結時)    φ98×H58mm
製品重量 (本体部)     マスタ・プレート660g
                             ツール・プレート470g

  D15A,D15B  型番:FlexR-25-M(T)-D15A,D15B

D15A,D15B

3A×15本
Dサブ15コンタク卜(雌レセプタクル)

  J16A,J16B  型番:FlexR-25-M(T)-J16A,J16B

J16A,J16B

5A×16本(JMコネクタ)

J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116 FX-Dを使用

  M10A,M10B  型番:FlexR-25-M10A,M10B

M10A,M10B

13A×10本(MSコネクタ)

M10Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

  A16A,A16B  型番:FlexR-25-M(T)-A16A,A16B

A16A,A16B

アプローチセンサ
5A×16本(JMコネクタ)

A16Aマスタ側は、JMR2119M-Dを使用
A16Aツール側は、JMR2116F-Dを使用
A16Bマスタ側は、JMR2119MX-Dを使用
A16Bツール側は、JMR2116FX-Dを使用

  A08A,A08B   型番:FlexR-25-M(T)-A08A,A08B

A08A,A08B

アプローチセンサ
13A×8本(MSコネクタ)

A08Aマスタ側は、D/MS3102A18-1Pを使用
A08Aツール側は、D/MS3102A18-1Sを使用
A08Bマスタ側は、D/MS3102A18-19Pを使用
A08Bツール側は、D/MS3102A18-19Sを使用

  MC06LA,MC06LB  型番:FlexR-25-M(T)-MC06LA,MC06LB

MC06LA,MC06LB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  JC14LA,JC14LA  型番:FlexR-25-M(T)-JC14LA,JC14LA

JC14LA,JC14LA

電気信号2A×14本
シールド付きケーブル0.5m出し

  MC06JC14LA,MC06JC14LB  型番:FlexR-25-M(T)-MC06JC14LA,MC06JC14LB

MC06JC14LA,MC06JC14LB

電気信号 13A×6本、2A×14本
シールド付きケーブル0.5m出し

  C1A,C1B  型番:FlexR-25-M(T)-C1A,C1B

C1A,C1B

DeviceNet M12コネクタ用
3A(60V)x5本 ※ドレイン線を含む

  C2A,C2B  型番:FlexR-25-M(T)-C2A,C2B

C2A,C2B

CC-Link用
3A(125V)x4本 ※シールド線を含む

  C3A,C3B  型番:FlexR-25-M(T)-C3A,C3B

C3A,C3B

DeviceNet UNコネクタ用
8A(24V)x5本 ※ドレイン線を含む

  C4A,C4B  型番:FlexR-25-M(T)-C4A,C4B

C4A,C4B

PROFIBUS用
4A(160V)x2本

  C5M,C5T  型番: FlexR-25-M(T)-C5M,C5T

C5M,C5T

Ethernet用
3A(30V)x4本

  C6A,C6B  型番: FlexR-25-M(T)-C6A,C6B

C6A,C6B

電源M12コネクタ用
3A(125V)x4本

  C7M,C7T  型番:FlexR-25-M(T)-C7M,C7T

C7M,C7T

電源UNコネクタ用
13A(25V)x4本

  JC14SA,JC14SB  型番:FlexR-25-M(T)-JC14SA,JC14SB

JC14SA,JC14SB

電気信号2A×14本
シールド付きケーブル0.5m出し

  MC06SA,MC06SB  型番:FlexR-25-M(T)-MC06SA,MC06SB

MC06SA,MC06SB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  R12DA_B(ツールのみ)  型番:FlexR-25-R12DA_B(ツールのみ)

R12DA_B(ツールのみ)

R12Dは、株式会社ビー・アンド・プラス社の製品となります
株式会社ビー・アンド・プラス社WEBサイトにて
会員登録後、ダウンロード願います。
会員登録ページはこちら
非接触電気ブロック ツール側
( B&PLUS社型式:RS12T-422-PU-01)

  R12NA_B,R12PA_B  型番:FlexR-25-R12NA_B,R12PA_B(マスタのみ)

R12NA_B,R12PA_B

R12N、R12Pは、株式会社ビー・アンド・プラス社の製品となります
株式会社ビー・アンド・プラス社WEBサイトにて会員登録後、
ダウンロード願います。会員登録ページはこちら


非接触電気ブロック マスタ側
R12NA/B:NPN出力( B&PLUS社型式:RS12E-422N-PU-02)
R12PA/B:PNP出力( B&PLUS社型式RS12E-422P-PU-02)




  B15DA,B15DB  型番:FlexR-25-B15DA,B15DB(ツールのみ)

B15DA,B15DB

非接触電気ブロック ツール側
(ツールのみ)
WEBR-2116FS-Dを使用

  B15NA/B,B15PA/B  型番:FlexR-25-M(T)-B15NA_B,B15PA_B(マスタのみ)

B15NA/B,B15PA/B

B15NA/B  NPN出力
B15PA/B  PNP出力

WEBR-2119MS-Dを使用


  MC06JC14LA,MC06JC14LB  型番:FlexR-25-M(T)-MC06JC14LA,MC06JC14LB

MC06JC14LA,MC06JC14LB

電気信号 13A×6本、2A×14本
シールド付きケーブル0.5m出し

  MC06SA,MC06SB  型番:FlexR-25-M(T)-MC06SA,MC06SB

MC06SA,MC06SB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  MC06LA,MC06LB  型番:FlexR-25-M(T)-MC06LA,MC06LB

MC06LA,MC06LB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  JC14SA,JC14SB  型番:FlexR-25-M(T)-JC14SA,JC14SB

JC14SA,JC14SB

電気信号2A×14本
シールド付きケーブル0.5m出し

  JC14LA,lJC14LA  型番:FlexR-25-M(T)-JC14LA,lJC14LA

JC14LA,lJC14LA

電気信号2A×14本
シールド付きケーブル0.5m出し

  QUICK-CHANGE ZEUS  型番:QUICK-CHANGE ZEUS

QUICK-CHANGE ZEUS

可搬重量(定格負荷)1,470~2,254N(150~230kg)
外形寸法(締結時)    φ226×H110mm
製品重量 (本体部)    マスタ・プレート5.4kg
                             ツール・プレート2.3kg

  QL4  型番:ZEUS-M-QL4/ZEUS-T-QL4

QL4

4ポート
Rc3/8×4本(セルフシール付)
冷却水・空気圧兼用

  C1A,C1B  型番:ZEUS-M(T)-C1A,C1B

C1A,C1B

DeviceNet M12コネクタ用
3A(60V)x5本 ※ドレイン線を含む

  C2A,C2B  型番:ZEUS-M(T)-C2A,C2B

C2A,C2B

CC-Link用
3A(125V)x4本 ※シールド線を含む

  C3A,C3B  型番:ZEUS-M(T)-C3A,C3B

C3A,C3B

DeviceNet UNコネクタ用
8A(24V)x5本 ※ドレイン線を含む

  C6A,C6B  型番:ZEUS-M(T)-C6A,C6B

C6A,C6B

電源M12コネクタ用
3A(125V)x4本

  C5M,C5T  型番:ZEUS-M(T)-C5M,C5T

C5M,C5T

Ethernet用
3A(30V)x4本

  C7M,C7T  型番:ZEUS-M(T)-C7M,C7T

C7M,C7T

電源UNコネクタ用
13A(25V)x4本

  MX,M  型番:ZEUS-M(T)MX,M

MX,M

13A×10本(MSコネクタ)

  E51M,E51T  型番:ZEUS-M-E51M/ZEUS-T-E51T

E51M,E51T

500A×1本(使用率50%)

  GLM,GLT  型番:ZEUS-M-GLM/ZEUS-T-GLT

GLM,GLT

A、B側用アタッチメントモジュール
(QCシリーズ用オプションを取付けるためのモジュールです)

  LCM,LCT  型番:ZEUS-M-LCM/ZEUS-T-LCT

LCM,LCT

A、B側用カバー(モジュール不使用時、カバー取付必須)

  SEM,SET  型番:ZEUS-M-SEM/ZEUS-T-SET

SEM,SET

動力20A(500V)×6本
信号5A(220V)×17本

  SEYM,SEYT  型番:ZEUS-M-SEYM/ZEUS-T-SEYM

SEYM,SEYT

力20A(500V)×6本
信号5A(220V)×17本

  SEPM,SEPT  型番:ZEUS-M-SEPM/ZEUS-T-SEPT

SEPM,SEPT

動力20A(500V)×6本
信号5A(220V)×17本
信号5A(220V)×37本

  P38M,P38T  型番:ZEUS-M-P38M/ZEUS-T-P38T

P38M,P38T

4ポート

  JX,J  型番:ZEUS-M(T)-JX,J

JX,J

5A×16本

  RX,R  型番:ZEUS-T-RX,R

RX,R

5A×16本(コネクタレス)

  BNXM,BN  型番:ZEUS-M-BNXM,BN

BNXM,BN

5A×16本

  BPXM,BP  型番:ZEUS-M-BPXM,BP

BPXM,BP

非接触電気信号モジュール
15本 PNP出力

  BDXT,BD  型番:ZEUS-T-BDXT,BD

BDXT,BD

非接触電気信号モジュール

  FL4  型番:ZEUS-M-FL4/ZEUS-T-FL4

FL4

4ポート
Rc3/8×4本(セルフシール付)
冷却水・空気圧兼用

  FL6  型番:ZEUS-M-FL6

FL6

6ポート
Rc3/8×6本(セルフシール付)
冷却水・空気圧兼用

  FP4  型番:ZEUS-T-FP4

FP4

4ポート
Rc3/8×4本(セルフシール無し)
空気圧専用

  FP6  型番:ZEUS-T-FP6

FP6

6ポート
Rc3/8×6本(セルフシール無し)
空気圧専用

  E51M,E51T  型番:ZEUS-M-E51/ZEUS-T-E51

E51M,E51T

500A×1本(使用率50%)

  GSM,GST  型番:ZEUS-M-GS/ZEUS-T-GS

GSM,GST

C側用アタッチメントモジュール
(QCシリーズ用オプションを取付けるためのモジュールです)

  SCM,SCT  型番:ZEUS-M-SC/ZEUS-T-SC

SCM,SCT

C側用カバー
(モジュール不使用時、カバー取付必須)

  WPM,WPT  型番:ZEUS-M-WP/ZEUS-T-WP

WPM,WPT

200A(使用率25%)600V
連続100A(600V)×3本
サーモ信号:5A(200V)×3本

  WSM,WST  型番:ZEUS-M-WS/ZEUS-T-WS

WSM,WST

200A(使用率25%)600V
連続100A(600V)×3本 ※4
サーモ信号:5A(200V)×3本

  QP4  型番:ZEUS-T-QP4

QP4

4ポート
Rc3/8×6本(セルフシール無)
空気圧のみ

  QL6  型番:ZEUS-M-QL6/ZEUS-T-QL6

QL6

6ポート
Rc3/8×4本(セルフシール付)
冷却水・空気圧兼用

  QP6  型番:ZEUS-T-QP6

QP6

6ポート
Rc3/8×6本(セルフシール無し)
​​​​​​空気圧のみ

  落下防止バルブ  型番:落下防止バルブ

落下防止バルブ

落下防止バルブ

  C4A,C4B  型番:ZEUS-M(T)-C4A,C4B

C4A,C4B

PROFIBUS用
4A(160V)x2本

  P18A,P18B  型番:ZEUS-M(T)-P18A,P18B

P18A,P18B

Rc1/8×4本

  P3W  型番:ZEUS-M(T)-P3W

P3W

Rc3/8×2本

  C1S,C2S,C3S,C4S,C5S  型番:C1S,C2S,C3S,C4S,C5S

C1S,C2S,C3S,C4S,C5S

※各詳細仕様は型式表参照

  C1E,C2E,C3E,C4E,C5E  型番:C1E,C2E,C3E,C4E,C5E

C1E,C2E,C3E,C4E,C5E

※各詳細仕様は型式表参照

  C1N,C2N,C3N,C4N,C5N  型番:C1N,C2N,C3N,C4N,C5N

C1N,C2N,C3N,C4N,C5N

※各詳細仕様は型式表参照

  QUICK-CHANGE GIGA  型番:QUICK-CHANGE GIGA

QUICK-CHANGE GIGA

可搬重量(定格負荷)6,860N(700kg)
外形寸法(締結時)    φ350×H160mm
製品重量 (本体部)    マスタ・プレート約25kg
                             ツール・プレート約15kg

  QP4  型番:GIGA-T-QP4

QP4

4ポート
Rc3/8×6本(セルフシール無)
空気圧のみ

  BNXM,BN  型番:GIGA-M-BNXM,BN

BNXM,BN

5A×16本

  JX,J  型番:GIGA-M(T)-JX,J/

JX,J

5A×16本

  P38M,P38T  型番:GIGA-M-P38M/GIGA-T-P38T

P38M,P38T

4ポート

  SEYM,SEYT  型番:GIGA-M-SEYM/GIGA-T-SEYM

SEYM,SEYT

力20A(500V)×6本
信号5A(220V)×17本

  SEM,SET  型番:GIGA-M-SEM/GIGA-T-SET

SEM,SET

動力20A(500V)×6本
信号5A(220V)×17本

  RX,R  型番:GIGA-T-RX,R

RX,R

5A×16本(コネクタレス)

  BPXM,BP  型番:GIGA-M-BPXM,BP

BPXM,BP

非接触電気信号モジュール
15本 PNP出力

  BDXT,BD  型番:GIGA-T-BDXT,BD

BDXT,BD

非接触電気信号モジュール

  FL6  型番:GIGA-M-FL6/GIGA-T-FL6

FL6

6ポート
Rc3/8×6本(セルフシール付)
冷却水・空気圧兼用

  SEPM,SEPT  型番:GIGA-M-SEPM/GIGA-T-SEPT

SEPM,SEPT

動力20A(500V)×6本
信号5A(220V)×17本
信号5A(220V)×37本

  LCM,LCT  型番:GIGA-M-LCM/GIGA-T-LCT

LCM,LCT

A、B側用カバー
(モジュール不使用時、カバー取付必須)

  GLM,GLT  型番:GIGA-M-GLM/GIGA-T-GLT

GLM,GLT

A、B側用
アタッチメントモジュール
(QCシリーズ用オプションを取付けるためのモジュールです)

  E51M,E51T  型番:GIGA-M-E51M/GIGA-T-E51T

E51M,E51T

500A×1本(使用率50%)

  FL4  型番:GIGA-M-FL4/GIGA-T-FL4

FL4

4ポート
Rc3/8×4本(セルフシール付)
冷却水・空気圧兼用

  FP4  型番:GIGA-T-FP4

FP4

4ポート
Rc3/8×4本(セルフシール無し)
空気圧専用

  FP6  型番:GIGA-T-FP6

FP6

6ポート
Rc3/8×6本(セルフシール無し)
空気圧専用

  E51M,E51T  型番:GIGA-M-E51/GIGA-T-E51

E51M,E51T

500A×1本(使用率50%)

  GSM,GST  型番:GIGA-M-GS/GIGA-T-GS

GSM,GST

C側用アタッチメントモジュール
(QCシリーズ用オプションを取付けるためのモジュールです)

  SCM,SCT  型番:GIGA-M-SC/GIGA-T-SC

SCM,SCT

C側用カバー
(モジュール不使用時、カバー取付必須)

  WPM,WPT  型番:ZEUS-M-WP/ZEUS-T-WP

WPM,WPT

200A(使用率25%)600V
連続100A(600V)×3本
サーモ信号:5A(200V)×3本

  WSM,WST  型番:GIGA-M-WS/GIGA-T-WS

WSM,WST

200A(使用率25%)600V
連続100A(600V)×3本 ※4
サーモ信号:5A(200V)×3本

  QL4  型番:GIGA-M-QL4/GIGA-T-QL4

QL4

4ポート
Rc3/8×4本(セルフシール付)
冷却水・空気圧兼用

  QL6  型番:GIGA-M-QL6/GIGA-T-QL6

QL6

6ポート
Rc3/8×4本(セルフシール付)
冷却水・空気圧兼用

  QP6  型番:ZEUS-T-QP6

QP6

6ポート
Rc3/8×6本(セルフシール無し)
​​​​​​空気圧のみ

  落下防止バルブ  型番:落下防止バルブ

落下防止バルブ

落下防止バルブ

  MX,M  型番:GIGA-M(T)MX,M

MX,M

13A×10本(MSコネクタ)

  C1A,C1B  型番:GIGA-C1A,C1B

C1A,C1B

DeviceNet M12コネクタ用
3A(60V)x5本 ※ドレイン線を含む

  C2A,C2B  型番:GIGA-M(T)-C2A,C2B

C2A,C2B

CC-Link用
3A(125V)x4本 ※シールド線を含む

  C3A,C3B  型番:GIGA-M(T)-C3A,C3B

C3A,C3B

DeviceNet UNコネクタ用
8A(24V)x5本 ※ドレイン線を含む

  C4A,C4B  型番:GIGA-M(T)-C4A,C4B

C4A,C4B

PROFIBUS用
4A(160V)x2本

  C5M,C5T  型番:GIGA-M(T)-C5M,C5T

C5M,C5T

Ethernet用
3A(30V)x4本

  C6A,C6B  型番:GIGA-M(T)-C6A,C6B

C6A,C6B

電源M12コネクタ用
3A(125V)x4本

  C7M,C7T  型番:GIGA-M(T)-C7M,C7T

C7M,C7T

電源UNコネクタ用
13A(25V)x4本

  C1S,C2S,C3S,C4S,C5S  型番:C1S,C2S,C3S,C4S,C5S

C1S,C2S,C3S,C4S,C5S

※各詳細仕様は型式表参照

  C1E,C2E,C3E,C4E,C5E  型番:C1E,C2E,C3E,C4E,C5E

C1E,C2E,C3E,C4E,C5E

※各詳細仕様は型式表参照

  C1N,C2N,C3N,C4N,C5N  型番:C1N,C2N,C3N,C4N,C5N

C1N,C2N,C3N,C4N,C5N

※各詳細仕様は型式表参照

  P18A,P18B  型番:GIGA-M(T)-P18A,P18B

P18A,P18B

Rc1/8×4本

  P3W  型番:GIGA-M(T)-P3W

P3W

Rc3/8×2本

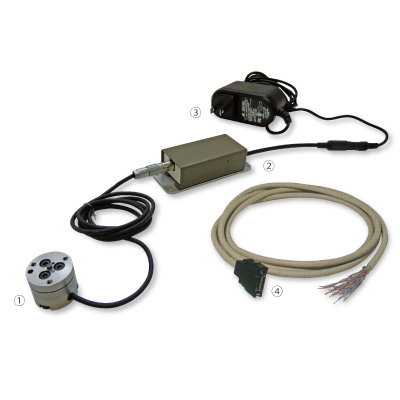

  BL NANOセンサ  型番:BL NANOセンサ

BL NANOセンサ

変換器の大きさ(φ18mm)が指先に取り付けられるサイズで、3成分の力(Fx,Fy,Fz)3成分のトルク(Tx,Ty,Tz)情報として、歪ゲージ信号をアナログ(6ch)により出力するシステムです。
※取扱説明書は増幅ユニットを含みます。

  QC-1  型番:QC-1

QC-1

可搬重量(定格負荷)9.8N (1kg)
外形寸法(締結時)     φ32xH29mm
製品重量  (本体部)    マスタ・プレート60g
                             ツール・プレート30g

  D  型番:QC-1-M(T)-D

D

3A×10本(ハンダ端子)

  P  型番:QC-1-M(T) P

P

正圧用M3×2本

  V  型番:QC-1-M(T)-V

V

負圧用M3×2本

  Light-5A  型番:Light-5A

Light-5A

可搬重量(定格負荷)49N(5kg)
外形寸法(締結時)    φ49mm×H48.5mm
製品重量  (本体部)    マスタ・プレート260g
                              ツール・プレート100g

  H10A  型番:Light-5A-M(T)-H10A

H10A

3A×10本(ハンダ端子)

  H20A  型番:Light-5A-M(T)-H20A

H20A

3A×20本(ハンダ端子)

  H10L  型番:Light-5A-M(T)-H10L

H10L

3A×10本(リード線1m出し)

  H20L  型番:Light-5A-M(T)-H20L

H20L

3A×20本(リード線1m出し)

  H30A  型番:Light-5A-M(T)-H30A

H30A

3A×30本(ハンダ端子)

  SA○○  型番:Light-5A-M(T)-SA○○

SA○○

○○にはシャフト径をご記入ください
例:8mmの場合SA08,16mmの場合SA16

  QC-10C  型番:QC-10C

QC-10C

可搬重量(定格負荷)98N(10kg)
外形寸法(締結時)    φ50×H38.5mm
製品重量  (本体部)    マスタ・プレート245g
                             ツール・プレート85g

  CT8  型番:QC-10C-M(T)-CT8

CT8

電気信号  1.5A×8本

※旧型式QC-10B・QC-10A・QC-10には取り付け出来ませんのでご注意ください。


  CT16  型番:QC-10C-M(T)-CT16

CT16

電気信号  1.5A×16本

※旧型式QC-10B・QC-10A・QC-10には取り付け出来ませんのでご注意ください。

  AP105  型番:AP105

AP105

PCD:60
ボルトサイズ:M5
位置決めピン穴:φ5H7
インロー径:φ45h8
インロー深さ:10mm
添付部品:
六角穴付ボルト/M5×30 ( 4本 )
段付平行ピン/MSY5-15 ( 1本 )
重量(ボルト・ピン含む):
約242g

  AP106  型番:AP106

AP106

PCD:56
ボルトサイズ:M4
位置決めピン穴:2×φ4H7
インロー径:φ62h8
インロー深さ:4mm
添付部品:
六角穴付ボルト/M4×25 ( 8本 )
段付平行ピン/MSY4-15 ( 1本 )
重量(ボルト・ピン含む):
約175g


  SP101  型番:SP101

SP101

PCD:31.5
ボルトサイズ:M5
位置決めピン穴:2×φ5H7
インロー径:φ12h7
インロー高さ:2.5mm
添付部品:
六角穴付ボルト/M5×22 ( 4本 )
段付平行ピン/MSY5-15 ( 1本 )
重量(ボルト・ピン含む):
約136g


  K10A  型番:QC-10B-M(T)-K10A

K10A

3A×10本(ハンダ端子)

  K20A  型番:QC-10B-M(T)-K20A

K20A

3A×20本(ハンダ端子)

  K10L  型番:QC-10B-M(T)-K10L

K10L

3A×10本(リード線1m出し)

  K20L  型番:QC-10B-M(T)-K20L

K20L

3A×20本(リード線1m出し)

  AP101  型番:AP101

AP101

PCD:31.5
ボルトサイズ:M5
位置決めピン穴:2×φ5H7
インロー径:φ12h7
インロー高さ:3mm
添付部品:
六角穴付ボルト/M5×10 ( 4本 )
段付平行ピン/MSY5-15 ( 1本 )
重量(ボルト・ピン含む):約71g

  AP102  型番:AP102

AP102

PCD:60
ボルトサイズ:M5
位置決めピン穴:φ5H7
インロー径:φ45H8
インロー深さ:10.5mm
添付部品:
六角穴付ボルト/M5×15 ( 4本 )
段付平行ピン/ MSY5-15 ( 1本 )
重量(ボルト・ピン含む):約168g


  AP103  型番:AP103

AP103

PCD:56
ボルトサイズ:M4
位置決めピン穴:2×φ4H7
インロー径:φ62H8
インロー深さ:8mm
添付部品:
六角穴付ボルト/M4×10 ( 8本 )
段付平行ピン/MSY4-15 ( 1本 )
重量(ボルト・ピン含む):約130g


  AP104  型番:AP104

AP104

PCD:31.5
ボルトサイズ:M5
位置決めピン穴:φ5H7
インロー径:φ20h7
インロー高さ:3mm
添付部品:
六角穴付ボルト/M5×10 ( 7本 )
段付平行ピン/MSY5-15 ( 1本 )
重量(ボルト・ピン含む):
約79g(ボルト7本時)
約68g(ボルト4本時)

  SP102  型番:SP102

SP102

PCD:60
ボルトサイズ:M5
位置決めピン穴:φ5H7
インロー径:φ45H8
インロー深さ:10.5mm
添付部品:
六角穴付ボルト/M5×25 ( 4本 )
段付平行ピン/MSY5-15 ( 1本 )
重量(ボルト・ピン含む):
約308g


  SP103  型番:SP103

SP103

PCD:56
ボルトサイズ:M4
位置決めピン穴:2×φ4H7
インロー径:φ62H8
インロー深さ:3mm
添付部品:
六角穴付ボルト/M4×20 ( 8本 )
段付平行ピン/MSY4-15 ( 1本 )
重量(ボルト・ピン含む):約229g


  SP104  型番:SP104

SP104

PCD:31.5
ボルトサイズ:M5
位置決めピン穴:φ5H7
インロー径:φ20h7
インロー高さ:2.5mm
添付部品:
六角穴付ボルト/M5×18 ( 7本 )
段付平行ピン/MSY5-15 ( 1本 )
重量(ボルト・ピン含む):
約94g(ボルト7本時)
約83g(ボルト4本時)

  DXPA  型番:QC-20D-M(T)-DXPA

DXPA

空気圧ポートM5×8本

  DXPB  型番:QC-20D-M(T)-DXPB

DXPB

空気圧ポートM5×12本

  DAPA  型番:QC-20D-M(T)-DAPA

DAPA

3A×15本
Dサブ15コンタクト(雌レセプタクル)※2
空気圧ポートM5×8本

(※2)プラグ側は含んでおりません。17JE-23150-02(D8A)-CGまたは同等品をご用意ください。(Dサブ15コンタクト雄プラグネジM2.6)

  DAPB  型番:QC-20D-M(T)-DAPB

DAPB

3A×15本
Dサブ15コンタクト(雌レセプタクル)※2
空気圧ポートM5×12本

(※2)プラグ側は含んでおりません。17JE-23150-02(D8A)-CGまたは同等品をご用意ください。(Dサブ15コンタクト雄プラグネジM2.6)

  DBPA  型番:QC-20D-M(T)-DBPA/

DBPA

3A×30本
Dサブ15コンタクト(雌レセプタクル)※2
空気圧ポートM5×8本

(※2)プラグ側は含んでおりません。17JE-23150-02(D8A)-CGまたは同等品をご用意ください。(Dサブ15コンタクト雄プラグネジM2.6)

  D15N  型番:QC-20D-M(T)-D15N

D15N

3A×15本
Dサブ15コンタクト(雌レセプタクル)※2

(※2)プラグ側は含んでおりません。17JE-23150-02(D8A)-CGまたは同等品をご用意ください。(Dサブ15コンタクト雄プラグネジM2.6)

  J16A,J16B  型番:QCP-100A-M(T)-J16A,J16B

J16A,J16B

5A×16本(J16A・B)
J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116FX-Dを使用
L16Aマスタ側は、JMR2119M-Dを使用

  M10A,M10B,L07A  型番:QCP-100A-M(T)-M10A,M10B,L07A

M10A,M10B,L07A

13A×10本(M10A・B)
13A×7本+着脱確認信号(L07A)
M10A・L07Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

  R16A,R16B  型番:QCP-100A-M(T)-R16A,R16B

R16A,R16B

5A×16本(コネクタレス)
配線はお客様にてハンダ付けをお願いします。
(マスタ側はJ16A・J16B・L16Aのいずれかを
  ご使用ください。)

  B15NA_B,B15PA_B,B15DA_B  型番:QCP-100A-M(T)-B15NA_B,B15PA_B,B15DA_B

B15NA_B,B15PA_B,B15DA_B

B15NA/B  NPN出力
B15PA/B  PNP出力
B15NA/B、B15PA/BはWEBR-2119MS-Dを使用
B15DA/BはWEBR-2116FS-Dを使用

  P38A,P38B  型番:QCP-100A-M(T)-P38A,P38B

P38A,P38B

Rc3/8×4本

  SA,SB  型番:QCP-100A-M(T)-SA,SB

SA,SB

近接スイッチ2個内蔵しピストンの位置確認により
着脱確認

  Flex-40B  型番:Flex-40B

Flex-40B

可搬重量(定格負荷)392N(40kg)
外形寸法(締結時)    φ115×H57mm
製品重量 (本体部)     マスタ・プレート1,140g
                             ツール・プレート610g

  MC06LA,MC06LB  型番:Flex-40B-M(T)-MC06LA,MC06LB

MC06LA,MC06LB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  MC06SA,MC06SB  型番:Flex-40B-M(T)-MC06SA,MC06SB

MC06SA,MC06SB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  MC06JC14LA,MC06JC14LB  型番:Flex-40B-M(T)-MC06JC14LA,MC06JC14LB

MC06JC14LA,MC06JC14LB

電気信号 13A×6本、2A×14本
シールド付きケーブル0.5m出し

  R12DA_B(ツールのみ)  型番:Flex-40B-R12DA_B(ツールのみ)

R12DA_B(ツールのみ)

R12Dは、株式会社ビー・アンド・プラス社の製品となります
株式会社ビー・アンド・プラス社WEBサイトにて
会員登録後、ダウンロード願います。
会員登録ページはこちら
非接触電気ブロック ツール側
( B&PLUS社型式:RS12T-422-PU-01)

  D15A,D15B  型番:Flex-40B-M(T)-D15A,D15B

D15A,D15B

3A×15本
Dサブ15コンタク卜(雌レセプタクル)

  J16A,J16B  型番:Flex-40B-M(T)-J16A,J16B

J16A,J16B

5A×16本(JMコネクタ)

J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116 FX-Dを使用

  M10A,M10B  型番:Flex-40B-M10A,M10B

M10A,M10B

13A×10本(MSコネクタ)

M10Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

  A16A,A16B  型番:Flex-40B-M(T)-A16A,A16B

A16A,A16B

アプローチセンサ
5A×16本(JMコネクタ)

A16Aマスタ側は、JMR2119M-Dを使用
A16Aツール側は、JMR2116F-Dを使用
A16Bマスタ側は、JMR2119MX-Dを使用
A16Bツール側は、JMR2116FX-Dを使用

  A08A,A08B   型番:Flex-40B-M(T)-A08A,A08B

A08A,A08B

アプローチセンサ
13A×8本(MSコネクタ)

A08Aマスタ側は、D/MS3102A18-1Pを使用
A08Aツール側は、D/MS3102A18-1Sを使用
A08Bマスタ側は、D/MS3102A18-19Pを使用
A08Bツール側は、D/MS3102A18-19Sを使用

  B15NA_B,B15PA_B,B15DA_B   型番:Flex-40B-M(T)-B15NA_B,B15PA_B(マスタのみ),B15DA_B(ツールのみ)

B15NA_B,B15PA_B,B15DA_B

B15NA/B  NPN出力
B15PA/B  PNP出力

B15NA/B、B15PA/BはWEBR-2119MS-Dを使用
B15DA/BはWEBR-2116FS-Dを使用

  P18A,P18B  型番:Flex-40B-M(T)-P18A,P18B

P18A,P18B

Rc1/8×4本

  P14A,P14B  型番:Flex-40B-M(T)-P14A,P14B

P14A,P14B

Rc1/4×2本

  SA,SB  型番:Flex-40B-M(T)-SA,SB

SA,SB

近接スイッチ2個内蔵しピストンの位置確認により着脱確認

  R12NA_B,R12PA_B  型番:Flex-40B-R12NA_B,R12PA_B(マスタのみ)

R12NA_B,R12PA_B

R12N、R12Pは、株式会社ビー・アンド・プラス社の製品となります
株式会社ビー・アンド・プラス社WEBサイトにて会員登録後、
ダウンロード願います。会員登録ページはこちら

非接触電気ブロック マスタ側
R12NA/B:NPN出力( B&PLUS社型式:RS12E-422N-PU-02)
R12PA/B:PNP出力( B&PLUS社型式RS12E-422P-PU-02)

  JC14SA,JC14SB  型番:Flex-40B-M(T)-JC14SA,JC14SB

JC14SA,JC14SB

電気信号2A×14本
シールド付きケーブル0.5m出し


  JC14LA,lJC14LA  型番:Flex-40-M(T)-JC14LA,lJC14LA

JC14LA,lJC14LA

電気信号2A×14本
シールド付きケーブル0.5m出し

  A08A,A08B   型番:Flex-40B-M(T)-A08A,A08B

A08A,A08B

アプローチセンサ
13A×8本(MSコネクタ)

A08Aマスタ側は、D/MS3102A18-1Pを使用
A08Aツール側は、D/MS3102A18-1Sを使用
A08Bマスタ側は、D/MS3102A18-19Pを使用
A08Bツール側は、D/MS3102A18-19Sを使用

  QC-60D  型番:QC-60D

QC-60D

可搬重量(定格負荷)588N(60kg)
外形寸法(締結時)    φ130xH50mm
製品重量 (本体部)     マスタ・プレート1,340g
                             ツール・プレート720g

  D15Y  型番:QC-60D-M(T)-D15Y

D15Y

3A×15本
Dサブ15コンタク卜(雌レセプタクル)

  J16Y  型番:QC-60D-M(T)-J16Y

J16Y

5A×16本(JMコネクタ)

J16Yマスタ側は、JMR2116M-Dを使用
J16Yツール側は、JMR2116F-Dを使用

  M06Y  型番:QC-60D-M(T)-M06Y

M06Y

13A×6本(MSコネクタ)

M06Yマスタ側は、D/MS3102A14S-6P
M06Yツール側は、D/MS3102A14S-6S

  M10Y  型番:QC-60D-M(T)-M10Y

M10Y

13A×10本(MSコネクタ)

M10Yマスタ側は、D/MS3102A18-1Pを使用
M10Yツール側は、D/MS31O2A18-1Sを使用

  B15NY,B15PY,B15DY  型番:QC-60D-M(T)-B15NY,B15PY(マスタ側),B15DY(ツール側)

B15NY,B15PY,B15DY

B15NY  NPN出力
B15PY  PNP出力

B15NY、B15PYはWEBR-2119MS-Dを使用
B15DYはWEBR-2116FS-Dを使用

  P18Y  型番:QC-60D-M(T)-P18Y

P18Y

Rc1/8×4本

  P14Y  型番:QC-60D-M(T)-P14Y

P14Y

Rc1/4×2本

  SA,SB  型番:QC-60D-M(T)-SA,SB

SA,SB

近接スイッチ2個内蔵しピストンの位置確認により着脱確認

  D15N  型番:QC-60D-M(T)-D15N

D15N

3A×15本
Dサブ15コンタクト
(雌レセプタクル)

  Flex-70A  型番:Flex-70A

Flex-70A

可搬重量(定格負荷)686N(70kg)
外形寸法(締結時)    φ139×H65mm
製品重量 (本体部)     マスタ・プレート1,900g
                             ツール・プレート1,200g

  D15A,D15B  型番:Flex-70A-M(T)-D15A,D15B

D15A,D15B

3A×15本
Dサブ15コンタク卜(雌レセプタクル)

  J16A,J16B  型番:Flex-70A-M(T)-J16A,J16B

J16A,J16B

5A×16本(JMコネクタ)

J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116FX-Dを使用

  M10A,M10B  型番:Flex-70A-M(T)-M10A,M10B

M10A,M10B

13A×10本(MSコネクタ)

M10Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

  A16A,A16B  型番:Flex-70A-M(T)-A16A,A16B

A16A,A16B

アプローチセンサ
5A×16本(JMコネクタ)

A16Aマスタ側は、JMR2119M-Dを使用
A16Aツール側は、JMR2116F-Dを使用
A16Bマスタ側は、JMR2119MX-Dを使用
A16Bツール側は、JMR2116FX-Dを使用

  A08A_A08B  型番:Flex-70A-M(T)-A08A_A08B

A08A_A08B

アプローチセンサ
13A×8本(MSコネクタ)

A08Aマスタ側は、D/MS3102A18-1Pを使用
A08Aツール側は、D/MS3102A18-1Sを使用
A08Bマスタ側は、D/MS3102A18-19Pを使用
A08Bツール側は、D/MS3102A18-19Sを使用

  B15NA_B,B15PA_B,B15DA_B   型番:Flex-70A-M(T)-B15NA_B,B15PA_B,B15DA_B

B15NA_B,B15PA_B,B15DA_B

B15NA/B  NPN出力
B15PA/B  PNP出力

B15NA/B、B15PA/BはWEBR-2119MS-Dを使用
B15DA/BはWEBR-2116FS-Dを使用

  E50A,E50B  型番:Flex-70A-M(T)-E50A,E50B

E50A,E50B

アースコンタクト
500A×1本

  P18A,P18B  型番:Flex-70A-M(T)-P18A,P18B

P18A,P18B

Rc1/8×4本

  P14A,P14B  型番:Flex-70A-M(T)-P14A,P14B

P14A,P14B

  P3WA,P3WB  型番:Flex-70A-M(T)-P3WA,P3WB

P3WA,P3WB

Rc3/8×2本

  SA,SB  型番:Flex-70A-M(T)-SA,SB

SA,SB

近接スイッチ2個内蔵しピストンの位置確認により着脱確認

  MC06SA,MC06SB  型番:Flex-70A-M(T)-MC06SA,MC06SB

MC06SA,MC06SB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  MC06LA,MC06LB  型番:Flex-70A-M(T)-MC06LA,MC06LB

MC06LA,MC06LB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  JC14SA,JC14SB  型番:Flex-70-M(T)-JC14SA,JC14SB

JC14SA,JC14SB

電気信号2A×14本
シールド付きケーブル0.5m出し


  JC14LA,lJC14LA  型番:Flex-70-M(T)-JC14LA,lJC14LA

JC14LA,lJC14LA

電気信号2A×14本
シールド付きケーブル0.5m出し

  MC06JC14LA,MC06JC14LB  型番:Flex-70-M(T)-MC06JC14LA,MC06JC14LB

MC06JC14LA,MC06JC14LB

電気信号 13A×6本、2A×14本
シールド付きケーブル0.5m出し

  Flex-100B  型番:Flex-100B

Flex-100B

可搬重量(定格負荷)980N(100kg)
外形寸法(締結時)    φ178×H81.5mm
製品重量 (本体部)     マスタ・プレート3,900g
                             ツール・プレート2,250g

  D15A,D15B  型番:Flex-100-M(T)-D15A,D15B

D15A,D15B

  J16A,J16B  型番:Flex-100B-M(T)-J16A,J16B

J16A,J16B

  M10A,M10B  型番:Flex-100B-M(T)-M10A,M10B

M10A,M10B

13A×10本(MSコネクタ)
M10Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

  B15NA_B,B15PA_B,B15DA_B  型番:Flex-100-M(T)-B15NA_B,B15PA_B,B15DA_B

B15NA_B,B15PA_B,B15DA_B

B15NA/B  NPN出力
B15PA/B  PNP出力
B15NA/B、B15PA/BはWEBR-2119MS-Dを使用
B15DA/BはWEBR-2116FS-Dを使用

  E50A,E50B  型番:Flex-100B-M(T)-E50A,E50B

E50A,E50B

アースコンタクト500A×1本

  P18A,P18B  型番:Flex-100B-M(T)-P18A,P18B

P18A,P18B

Rc1/8×4本

  P14A,P14B  型番:Flex-100B-M(T)-P14A,P14B

P14A,P14B

Rc1/4×2本

  P38A,P38B  型番:Flex-100B-M(T)-P38A,P38B

P38A,P38B

Rc3/8×4本

  P3WA,P3WB  型番:Flex-100B-M(T)-P3WA,P3WB

P3WA,P3WB

Rc3/8×2本

  SA,SB  型番:Flex-100B-M-SA,SB

SA,SB

近接スイッチ2個内蔵しピストンの
位置確認により着脱確認

  MC06SA,MC06SB  型番:Flex-100B-M(T)-MC06SA,MC06SB

MC06SA,MC06SB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  MC06LA,MC06LB  型番:Flex-100B-M(T)-MC06LA,MC06LB

MC06LA,MC06LB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  JC14SA,JC14SB  型番:Flex-100B-M(T)-JC14SA,JC14SB

JC14SA,JC14SB

電気信号2A×14本
シールド付きケーブル0.5m出し

  JC14LA,lJC14LA  型番:Flex-100B-M(T)-JC14LA,lJC14LA

JC14LA,lJC14LA

電気信号2A×14本
シールド付きケーブル0.5m出し

  MC06JC14LA,MC06JC14LB  型番:Flex-100B-M(T)-MC06JC14LA,MC06JC14LB

MC06JC14LA,MC06JC14LB

電気信号 13A×6本、2A×14本
シールド付きケーブル0.5m出し

  QCP-100A  型番:QCP-100A

QCP-100A

可搬重量(定格負荷)980N(100kg)
外形寸法(締結時)   φ179×H76.5mm
製品重量 (本体部)     マスタ・プレート3,700g
                             ツール・プレート2,000g

  R12DA_B(ツールのみ)  型番:QCP-100A-R12DA_B(ツールのみ)

R12DA_B(ツールのみ)

R12Dは、株式会社ビー・アンド・プラス社の製品となります
株式会社ビー・アンド・プラス社WEBサイトにて
会員登録後、ダウンロード願います。
会員登録ページはこちら
非接触電気ブロック ツール側
( B&PLUS社型式:RS12T-422-PU-01)

  J16A,J16B  型番:QCP-100A-M(T)-J16A,J16B

J16A,J16B

5A×16本(JMコネクタ)
J16Aマスタ側は、JMR2116 M-Dを使用
J16Aツール側は、JMR2116 F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116FX-Dを使用

  M10A,M10B  型番:QCP100A-M(T)-M10A,M10B

M10A,M10B

13A×10本(MSコネクタ)
M10Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

  B15NA_B,B15PA_B,B15DA_B  型番:QCP-100A-M(T)-B15NA_B,B15PA_B,B15DA_B

B15NA_B,B15PA_B,B15DA_B

B15NA/B  NPN出力
B15PA/B  PNP出力
B15NA/B、B15PA/BはWEBR-2119MS-Dを使用
B15DA/BはWEBR-2116FS-Dを使用

  P38A,P38B  型番:QCP-100A-M(T)-P38A,P38B

P38A,P38B

Rc3/8×4本

  SA,SB  型番:QCP-100A-M-SA,SB

SA,SB

近接スイッチ2個内蔵しピストンの
位置確認により着脱確認

  R16A,R16B  型番:QCP-100A-R16A,R16B-M(T)

R16A,R16B

5A×16本(コネクタレス)
配線はお客様にてハンダ付けをお願いします。
(マスタ側はJ16A・J16Bのいずれかを
  ご使用ください。)

  MC06LA,MC06LB  型番:QCP-100A-M(T)-MC06LA,MC06LB

MC06LA,MC06LB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  MC06SA,MC06SB  型番:QCP-100A-M(T)-MC06SA,MC06SB

MC06SA,MC06SB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  JC14LA,lJC14LA  型番:QCP-100A-M(T)-JC14LA,lJC14LA

JC14LA,lJC14LA

電気信号2A×14本
シールド付きケーブル0.5m出し

  JC14SA,JC14SB  型番:QCP-100A-M(T)-JC14SA,JC14SB

JC14SA,JC14SB

電気信号2A×14本
シールド付きケーブル0.5m出し


  MC06JC14LA,MC06JC14LB  型番:QCP-100A-M(T)-MC06JC14LA,MC06JC14LB

MC06JC14LA,MC06JC14LB

電気信号 13A×6本、2A×14本
シールド付きケーブル0.5m出し

  R12NA_B,R12PA_B  型番:QCP-100A-R12NA_B,R12PA_B(マスタのみ)

R12NA_B,R12PA_B

R12N、R12Pは、株式会社ビー・アンド・プラス社の製品となります
株式会社ビー・アンド・プラス社WEBサイトにて会員登録後、
ダウンロード願います。会員登録ページはこちら

非接触電気ブロック マスタ側
R12NA/B:NPN出力( B&PLUS社型式:RS12E-422N-PU-02)
R12PA/B:PNP出力( B&PLUS社型式RS12E-422P-PU-02)

  QC-150C  型番:QC-150C

QC-150C

可搬重量(定格負荷)1,470N(150kg)
外形寸法(締結時)     φ200×H90mm
製品重量 (本体部)     マスタ・プレート5,810g
                              ツール・プレート2,860g

  D37Z  型番:QC-150C-M(T)-D37Z

D37Z

3A×37本
Dサブ37コンタクト(雌レセプタクル)

  J16Z  型番:QC-150C-M(T)-J16Z

J16Z

5A×16本(JMコネクタ)
J16Zマスタ側は、JMR2116M-Dを使用
J16Zツール側は、JMR2116F-Dを使用

  M10Z  型番:QC-150C-M(T)-M10Z

M10Z

13A×10本(MSコネクタ)]
M10Zマスタ側は、D/MS3102A18-1Pを使用
M10Zツール側は、D/MS3102A18-1Sを使用

  M19Z  型番:QC-150C-M(T)-M19Z

M19Z

13A×19本(MSコネクタ)
M19Zマスタ側は、D/MS3102A22-14Pを使用
M19Zツール側は、D/MS3102A22-14Sを使用

  A16Z  型番:QC-150C-M(T)-A16Z

A16Z

アプローチセンサ
5A×16本(JMコネクタ)]
A16Zマスタ側は、JMR2119M-Dを使用
A16Zツール側は、JMR2116F-Dを使用

  A08Z  型番:QC-150C-M(T)-A08Z

A08Z

アプローチセンサ
13A×8本(MSコネクタ)
A08Zマスタ側は、D/MS3102A18-1Pを使用
A08Zツール側は、D/MS3102A18-1Sを使用

  B15NZ,B15PZ,B15DZ  型番:QC-150C-B15NZ,B15PZ,B15DZ

B15NZ,B15PZ,B15DZ

B15NZ  NPN出力
B15PZ  PNP出力
B15NZ、B15PZはWEBR-2119MS-Dを使用
B15DZはWEBR-2116FS-Dを使用


  E50Z  型番:QC-150C-M(T)-E50Z

E50Z

アースコンタクト
500A×1本

  P18Z  型番:QC-150C-M(T)-P18Z

P18Z

Rc1/8×4本

  P14Z  型番:QC-150C-M(T)-P14Z

P14Z

Rc1/4×2本

  P38Z  型番:QC-150C-M(T)-P38Z

P38Z

Rc3/8×4本

  P3WZ  型番:QC-150C-M(T)-P3WZ

P3WZ

Rc3/8×2本

  SA,SB  型番:QC-150C-M(T)-SA,SB

SA,SB

近接スイッチ2個内蔵し
ピストンの位置確認により着脱確認

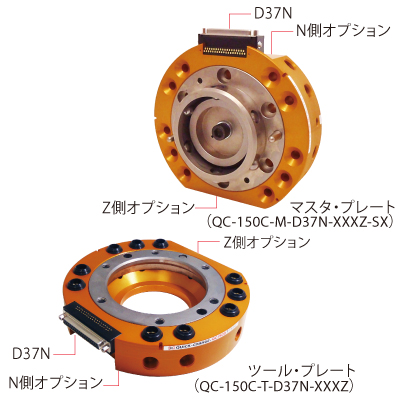

  D37N  型番:QC-150C-M(T)-D37N

D37N

3A×37本
Dサブ37コンタクト

  QCP-220  型番:QCP-220

QCP-220

可搬重量(定格負荷)2,156N(220kg)
外形寸法(締結時)    φ229×H110mm
製品重量 (本体部)     マスタ・プレート8.4kg
                             ツール・プレート3.6kg

  MC06LB  型番:QCP-220-M(T)-MC06LB

MC06LB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  MC06SB  型番:QCP-220-M(T)-MC06SB

MC06SB

電気信号 13A×6本
シールド付きケーブル0.5m出し

  JC14LB  型番:QCP-100A-M(T)-JC14LB

JC14LB

電気信号2A×14本
シールド付きケーブル0.5m出し

  JC14SB  型番:QCP-220-M(T)-JC14SB

JC14SB

電気信号2A×14本
シールド付きケーブル0.5m出し

  MC06JC14LB  型番:QCP-220-M(T)-MC06JC14LB

MC06JC14LB

電気信号 13A×6本、2A×14本
シールド付きケーブル0.5m出し

  L16A,J16A  型番:QCP-220-M(T)-L16A,J16A

L16A,J16A

5A×16本(JMコネクタ)
L16Aマスタ側は、JMR2119M-Dを使用
J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用

  J16B  型番:QCP-220-M(T)-J16B

J16B

5A×16本(JMコネクタ)
J16Bマスタ側はJMR2116MX-Dを使用
J16Bツール側はJMR2116FX-Dを使用


  M10B  型番:QCP-220-M(T)-M10B

M10B

13A×10本(MSコネクタ)
M10Bマスタ側はD/MS3102A18-19Pを使用
M10Bツール側はD/MS3102A18-19Sを使用
(MSレセプタクルはRoHS対応品を使用しています)

  B15NB,B15PB,B15DB  型番:QCP-220-M(T)-B15NB,B15PB,B15DB

B15NB,B15PB,B15DB

B15NB  NPN出力
B15PB  PNP出力
B15NB、B15PBはWEBR-2119MS-Dを使用
B15DBはWEBR-2116FS-Dを使用


  P3WB  型番:QCP-220-M(T)-P3WB

P3WB

Rc3/8×2本

  P38B  型番:QCP-220-M(T)-P38B

P38B

Rc3/8×4本

  L16A-M  型番:QCP-220-M-L16A-M

L16A-M

5A×16本(JMコネクタ)
L16Aマスタ側は、JMR2119M-Dを使用

  R12DA_B(ツールのみ)  型番:QCP-220-R12DA_B(ツールのみ)

R12DA_B(ツールのみ)

R12Dは、株式会社ビー・アンド・プラス社の製品となります
株式会社ビー・アンド・プラス社WEBサイトにて
会員登録後、ダウンロード願います。
会員登録ページはこちら
非接触電気ブロック ツール側
( B&PLUS社型式:RS12T-422-PU-01)

  R12NA_B,R12PA_B  型番:QCP-220-R12NA_B,R12PA_B(マスタのみ)

R12NA_B,R12PA_B

R12N、R12Pは、株式会社ビー・アンド・プラス社の製品となります
株式会社ビー・アンド・プラス社WEBサイトにて会員登録後、
ダウンロード願います。会員登録ページはこちら

非接触電気ブロック マスタ側
R12NA/B:NPN出力( B&PLUS社型式:RS12E-422N-PU-02)
R12PA/B:PNP出力( B&PLUS社型式RS12E-422P-PU-02)

  Flex-300A  型番:Flex-300A

Flex-300A

可搬重量(定格負荷)2,980N(300kg)
外形寸法(締結時)    φ259×H116mm
製品重量 (本体部)    マスタ・プレート13.2kg
                            ツール・プレート7.2kg

  J16A,J16B  型番:Flex-300A-M(T)-J16A,J16B

J16A,J16B

5A×16本(JMコネクタ)

J16Aマスタ側は、
JMR2116M-Dを使用
J16Aツール側は、
JMR2116F-Dを使用
J16Bマスタ側は、
JMR2116MX-Dを使用
J16Bツール側は、
JMR2116FX-Dを使用

  J32A,J32B  型番:Flex-300A-M(T)-J32A,J32B

J32A,J32B

5A×32本(JMコネクタ)

J32Aマスタ側は、
JMR2116M-Dを2個使用
J32Aツール側は、
JMR2116F-Dを2個使用
J32Bマスタ側は、
JMR2116MX-Dを2個使用
J32Bツール側は、
JMR2116FX-Dを2個使用

  M10A,M10B  型番:Flex-300-M(T)-M10A,M10B

M10A,M10B

13A×10本(MSコネクタ)

M10Aマスタ側は、
D/MS3102A18-1Pを使用
M10Aツール側は、
D/MS3102A18-1Sを使用
M10Bマスタ側は、
D/MS3102A18-19Pを使用
M10Bツール側は、
D/MS3102A18-19Sを使用

  M20A,M20B  型番:Flex-300A-M(T)-M20A,M20B

M20A,M20B

3A×20本(MSコネクタ)

M20Aマスタ側は、
D/MS3102A18-1Pを2個使用
M20Aツール側は、
D/MS3102A18-1Sを2個使用
M20Bマスタ側は、
D/MS3102A18-19Pを2個使用
M20Bツール側は、
D/MS3102A18-19Sを2個使用

  B15NA_B,B15PA_B,B15DA_B  型番:Flex-300A-M(T)-B15NA_B,B15PA_B,B15DA_B

B15NA_B,B15PA_B,B15DA_B

B15N NPN出力 B15P PNP出力
B15N、B15PはWEBR-2119MS-Dを使用
B15DはWEBR-2116FS-Dを使用

  E50A,E50B  型番:Flex-300A-M(T)-E50A,E50B

E50A,E50B

アースコンタクト500A×1本

  P18A,P18B  型番:Flex-300A-M(T)-P18A,P18B

P18A,P18B

Rc1/8×4本

  P14A,P14B  型番:lex-300A-M(T)-P14A,P14B

P14A,P14B

Rc1/4×2本

  P38A,P38B  型番:Flex-300A-M(T)-P38A,P38B

P38A,P38B

Rc3/8×4本

  P3WA,P3WB  型番:Flex-300A-M(T)-P3WA,P3WB

P3WA,P3WB

Rc3/8×2本

  SA,SB  型番:Flex-300A-M(T)-SA,SB

SA,SB

近接スイッチ2個内蔵しピストンの
位置確認により着脱確認

  BL MICROセンサ  型番:BL MICROセンサ

BL MICROセンサ

小型サイズ(φ25mm)の変換器ながらトルク性をアップさせ、3成分の力(Fx,Fy,Fz)3成分のトルク(Tx,Ty,Tz)情報として、歪ゲージ信号をアナログ(6ch)により出力するシステムです。
※取扱説明書は増幅ユニットを含みます。

  USP-100A  型番:USP-100A

USP-100A

可搬重量(定格負荷)980N(100kg)
外形寸法(締結時)    φ179×H79.5mm
製品重量  (本体部)    マスタ・プレート3.5kg
                             ツール・プレート2.0kg

  D15U  型番:USP-100A-M(T)-D15U

D15U

3A×15本
Dサブ15コンタク卜(雌レセプタクル)

  カップルジョイント 2モジュール  型番:カップルジョイント 2モジュール

カップルジョイント 2モジュール

電気信号や空気圧をワンタッチで接続・切り離しができるカップリングユニットです。

  カップルジョイント 3モジュール  型番:カップルジョイント 3モジュール

カップルジョイント 3モジュール

電気信号や空気圧をワンタッチで接続・切り離しができるカップリングユニットです。

  位置誤差修正装置(リストコンプライアンサ)  型番:位置誤差修正装置(リストコンプライアンサ)

位置誤差修正装置(リストコンプライアンサ)

位置誤差修正装置(リストコンプライアンサ)

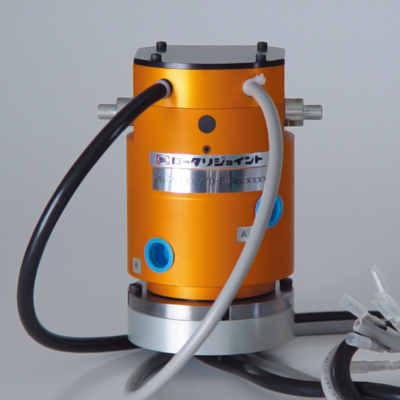

  PN-ZERO 2/6  型番:PN-ZERO 2/6

PN-ZERO 2/6

アナログ信号モデル
外法寸法  φ89mmxH132mm
製品重量  2.6kg

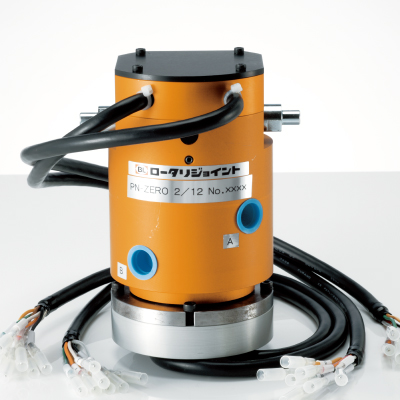

  PN-ZERO 2/12  型番:PN-ZERO 2/12

PN-ZERO 2/12

アナログ信号モデル
外法寸法  φ89mmxH152mm
製品重量  2.8kg

  PN-ZERO 2/24  型番:PN-ZERO 2/24

PN-ZERO 2/24

アナログ信号モデル
外法寸法  φ89mmxH152mm
製品重量  2.9kg

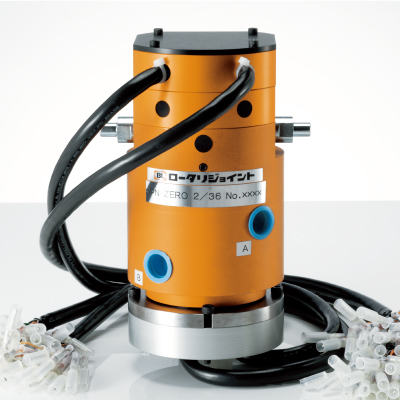

  PN-ZERO 2/36  型番:PN-ZERO 2/36

PN-ZERO 2/36

アナログ信号モデル
外法寸法  φ89mmxH172mm
製品重量  3.0kg

  PN-ZERO 2/D-5(デバイスネット仕様)  型番:PN-ZERO 2/D-5(デバイスネット仕様)

PN-ZERO 2/D-5(デバイスネット仕様)

電気信号
デバイスネット通信 予備電線5本
空気圧 ポート数:2本

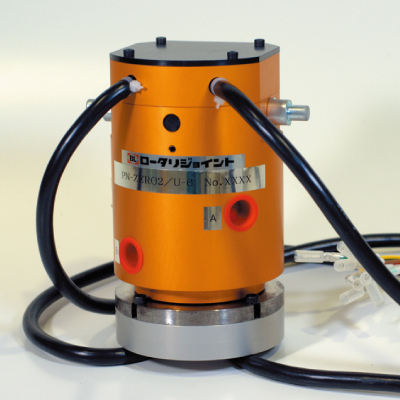

  PN-ZERO 2/U-6(ユニワイヤ仕様)  型番:PN-ZERO 2/U-6(ユニワイヤ仕様)

PN-ZERO 2/U-6(ユニワイヤ仕様)

電気信号
ユニワイヤ通信+予備電線6本
空気圧 ポート数:2本

  GC-300A  型番:GC-300A

GC-300A

可搬重量(定格負荷)2,940N(300kg)
外形寸法(締結時)    W355×D265×H165mm
製品重量 (本体部)    ※2マスタ・プレート18.5kg
                            ツール・プレート9.5kg
※GC-150・GC-220の取扱説明書はGC-300とセットでダウンロード可能です。

  ES10,ES28  型番:ES10,ES28

ES10,ES28

ES10
5A(220V)×10本

ES28
5A(220V)×28本

  FD24,FD42,FD40  型番:FD24,FD42,FD40

FD24,FD42,FD40

冷却ポート
(マスタ・ツール側セルフシール)
FD24 RC3/8×2本
FD42 RC3/8×4本
FD40 RC3/8×4本

空気圧ポート
(マスタ側セルフシール)
FD24 RC3/8×4本
FD42 RC3/8×2本
FD40 なし

  FD02,FD04,FD06  型番:FD02,FD04,FD06

FD02,FD04,FD06

空気圧ポート
(マスタ側セルフシール)
FD02 RC3/8×2本
FD04 RC3/8×4本
FD06 RC3/8×6本

  SC04M,SC06M  型番:GC-300-M(T)-SC04M,SC06M

SC04M,SC06M

SC04M
5A (220V) ×28本サーボ信号 信号
20A(500V)×4本サーボ動力

SC06M
5A (220V) ×17本サーボ信号 信号
20A(500V)×5本サーボ動力
13A(500V)×1本サーボ動力

  PC3DM,PC3DT  型番:GC-300A0M(T)-PC3DM,PC3DT

PC3DM,PC3DT

200A(使用率42%)
600V 連続130A×3本

  PC3EM,PC3ET  型番:GC-300-M(T)-PC3EM,PC3ET

PC3EM,PC3ET

200A(使用率42%)
600V 連続130A×3本

  BL Thin NANOセンサ  型番:BL Thin NANOセンサ

BL Thin NANOセンサ

小型薄型(外形φ17mm×12mm)の変換器で、3成分の力(Fx,Fy,Fz)3成分のトルク(Tx,Ty,Tz)情報として、歪ゲージ信号をアナログ(6ch)により出力するシステムです。
※取扱説明書は増幅ユニットを含みます。

  カップルジョイント 1モジュール  型番:カップルジョイント 1モジュール

カップルジョイント 1モジュール

電気信号や空気圧をワンタッチで接続・切り離しができるカップリングユニットです。

  PN-ZERO 2/E-4(100Mbps)(Ethernet仕様)  型番:PN-ZERO 2/E-4(100Mbps)(Ethernet仕様)

PN-ZERO 2/E-4(100Mbps)(Ethernet仕様)

電気信号:
Ethernet通信 予備電線4本
空気圧 ポート数:2本

  位置誤差修正装置(ロックアップRCCデバイス)  型番:位置誤差修正装置(ロックアップRCCデバイス)

位置誤差修正装置(ロックアップRCCデバイス)

位置誤差修正装置(ロックアップRCCデバイス)

  BL MINIセンサ  型番:BL MINIセンサ

BL MINIセンサ

小型薄型(外形φ40mm×厚み20mm)の変換器で、3成分の力(Fx,Fy,Fz)3成分のトルク(Tx,Ty,Tz)情報として、歪ゲージ信号をアナログ(6ch)により出力するシステムです。
※取扱説明書は増幅ユニットを含みます。

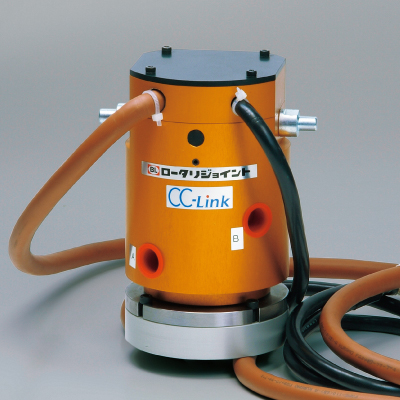

  PN-ZERO 2/C-4(CC-Link仕様)  型番:PN-ZERO 2/C-4(CC-Link仕様)

PN-ZERO 2/C-4(CC-Link仕様)

電気信号
CC-Link通信 予備電線4本
空気圧 ポート数:2本

BOXの内容

ダウンロードメールが迷惑メールフォルダへ入っている事があります。
時間が経ってもが届かない場合、迷惑メールフォルダもご確認下さい。

CLOSE
