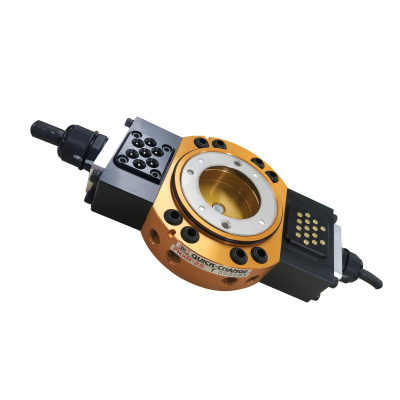

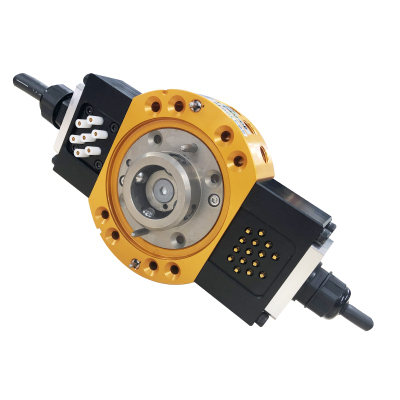

QUICK-CHANGEFlexR-25

ロボットや自動機のハンドやツールを自動的に交換

可搬重量25kg(245N)
オプション装着可能

組立、バリ取り、研磨、工作機械へのハンドリング、洗浄工程等幅広い用途に適用できます。（25㎏可搬）　
実績のあるクイックチェンジの着脱機構(ボールロック方式)の特長を継承し、用途に合わせた様々なコンタクトブロックが取付可能なクイックチェンジです。

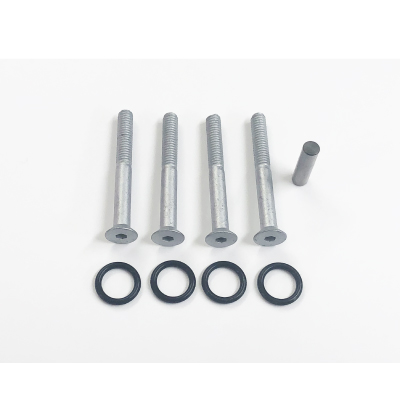

マスタ・プレート添付品
・六角穴付皿ボルト(M4×35)×4
・段付平行ピンx1
・Oリング×4

FlexR-25の特長

標準オプションコンタクトブロックが2面に取付可能

従来40kg可搬以上のモデルにしか取付出来なかった信号コンタクトブロック、
省配線モジュール等がA側・B側の両側に取付可能です。ご使用用途を大幅に広げることが可能になりました。

本体保護等級を強化

着脱機構部の保護等級 IP66及びIP67 を満たしており、耐環境性に優れている。
パッキン等のゴム材質は全て耐環境性に優れたフッ素を使用。

※IP保護等級は水に対するものである為、クーラント液・洗浄液等　液体の種類や銘柄によっては、シール性能を著しく低下させる場合がございます。
　　ご使用環境や条件によりゴム劣化（(膨潤やオゾン劣化など)が見受けられた場合には、個別で相談させて頂きます。
　※水がかかる環境でご使用される際には、非接触電気信号ブロックをご選定下さい。

主な仕様

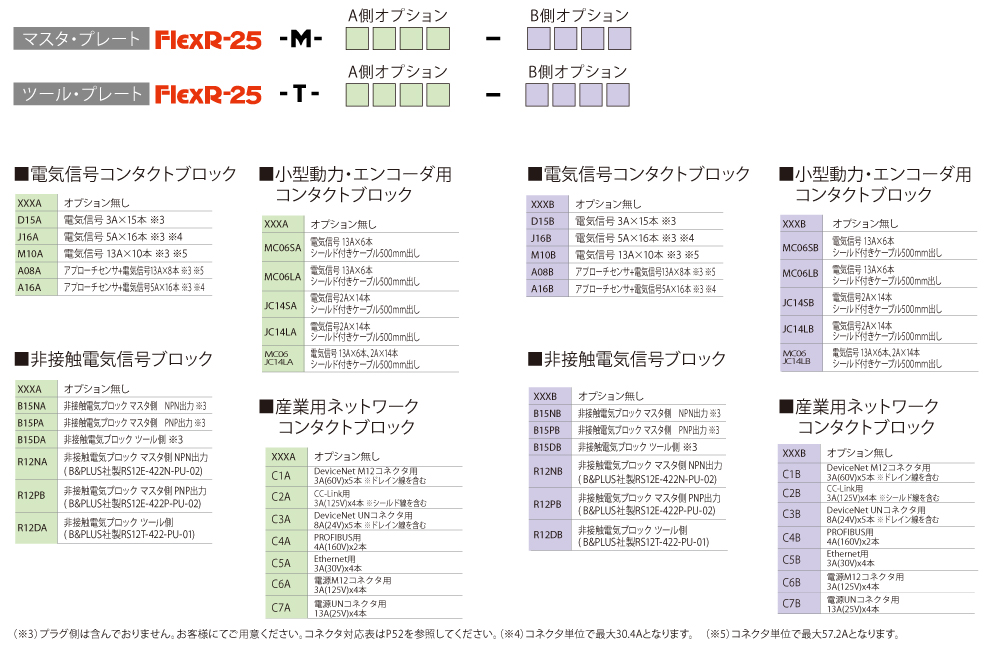

型番表示方法

オプション

電気信号コンタクトブロック

可搬重量25kg(245N)FlexR-25-M(T)-D15A,D15B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

3A×15本
Dサブ15コンタク卜（雌レセプタクル）

可搬重量25kg(245N)FlexR-25-M(T)-J16A,J16B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

5A×16本（JMコネクタ）

J16Aマスタ側は、JMR2116M-Dを使用
J16Aツール側は、JMR2116F-Dを使用
J16Bマスタ側は、JMR2116MX-Dを使用
J16Bツール側は、JMR2116 FX-Dを使用

可搬重量25kg(245N)FlexR-25-M10A,M10B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

13A×10本（MSコネクタ）

M10Aマスタ側は、D/MS3102A18-1Pを使用
M10Aツール側は、D/MS3102A18-1Sを使用
M10Bマスタ側は、D/MS3102A18-19Pを使用
M10Bツール側は、D/MS3102A18-19Sを使用

可搬重量25kg(245N)FlexR-25-M(T)-A16A,A16B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

アプローチセンサ
5A×16本（JMコネクタ）

A16Aマスタ側は、JMR2119M-Dを使用
A16Aツール側は、JMR2116F-Dを使用
A16Bマスタ側は、JMR2119MX-Dを使用
A16Bツール側は、JMR2116FX-Dを使用

可搬重量25kg(245N)FlexR-25-M(T)-A08A,A08B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

アプローチセンサ
13A×8本（MSコネクタ）

A08Aマスタ側は、D/MS3102A18-1Pを使用
A08Aツール側は、D/MS3102A18-1Sを使用
A08Bマスタ側は、D/MS3102A18-19Pを使用
A08Bツール側は、D/MS3102A18-19Sを使用

非接触電気信号ブロック

可搬重量25kg(245N)FlexR-25-M(T)-B15NA_B,B15PA_B(マスタのみ)

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

B15NA/B NPN出力
B15PA/B PNP出力

WEBR-2119MS-Dを使用

可搬重量25kg(245N)FlexR-25-B15DA,B15DB(ツールのみ）

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

非接触電気ブロックツール側
WEBR-2116FS-Dを使用

可搬重量25kg(245N)FlexR-25-R12NA_B,R12PA_B(マスタのみ)

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

非接触電気ブロックマスタ側
R12NA/B
NPN出力
( B&PLUS社製RS12E-422N-PU-02)

R12PA/B
非接触電気ブロックマスタ側
PNP出力
( B&PLUS社製RS12E-422P-PU-02)

可搬重量25kg(245N)FlexR-25-R12DA_B(ツールのみ)

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

非接触電気ブロックツール側
( B&PLUS社製RS12T-422-PU-01)

サーボ機器対応小型コンタクトブロック

可搬重量25kg(245N)FlexR-25-M(T)-MC06SA,MC06SB

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

電気信号 13A×6本
シールド付きケーブル0.5m出し

可搬重量25kg(245N)FlexR-25-M(T)-MC06LA,MC06LB

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

電気信号 13A×6本
シールド付きケーブル0.5m出し

可搬重量25kg(245N)FlexR-25-M(T)-JC14SA,JC14SB

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

電気信号2A×14本
シールド付きケーブル0.5m出し

可搬重量25kg(245N)FlexR-25-M(T)-JC14LA,JC14LA

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

電気信号2A×14本
シールド付きケーブル0.5m出し

可搬重量25kg(245N)FlexR-25-M(T)-MC06JC14LA,MC06JC14LB

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

電気信号 13A×6本、2A×14本
シールド付きケーブル0.5m出し

産業用ネットワークコンタクトブロック

可搬重量25kg(245N)FlexR-25-M(T)-C1A,C1B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

DeviceNet M12コネクタ用
3A(60V)x5本 ※ドレイン線を含む

可搬重量25kg(245N)FlexR-25-M(T)-C2A,C2B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

CC-Link用
3A(125V)x4本 ※シールド線を含む

可搬重量25kg(245N)FlexR-25-M(T)-C3A,C3B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

DeviceNet UNコネクタ用
8A(24V)x5本 ※ドレイン線を含む

可搬重量25kg(245N)FlexR-25-M(T)-C4A,C4B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

PROFIBUS用
4A(160V)x2本

可搬重量25kg(245N) FlexR-25-M(T)-C5M,C5T

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

Ethernet用
3A(30V)x4本

可搬重量25kg(245N) FlexR-25-M(T)-C6A,C6B

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

電源M12コネクタ用
3A(125V)x4本

可搬重量25kg(245N)FlexR-25-M(T)-C7M,C7T

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

電源UNコネクタ用
13A(25V)x4本
