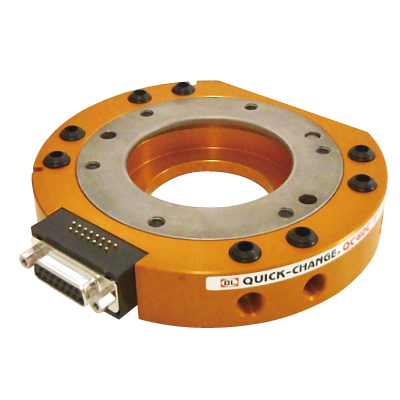

QUICK-CHANGEQC-60D

ロボットや自動機のハンドやツールを自動的に交換

QC-60D

  • 可搬重量60kg(588N)
  • オプション装着可能

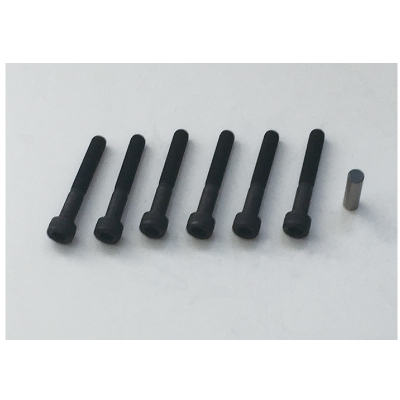

マスタ・プレート添付品

・六角穴付皿ボルト（M6×40)×6
・段付平行ピンx1
※シールプレート、Oリング、皿小ネジは本体に取り付けた状態で出荷します。

QC-60Dの特長

接触させない引上げ方式

着動作時には、マス夕・プレートとツール・プレートを接触させない引上げ方式により、芯ずれを吸収。


メカニカル・フェールセーフ機搆

着用空気圧の供給が停止しても、マスタ・プレートとツール・プレートが分離しないよう、当社独自の着脱機構部により、メカニカル・フェールセーフ機構を採用。

主な仕様

型番表示方法

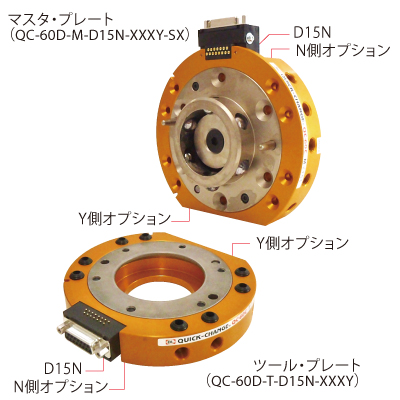

オプション

電気信号コンタクトブロック
可搬重量60kg(588N)QC-60D-M(T)-D15Y

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

3A×15本
Dサブ15コンタク卜（雌レセプタクル）

可搬重量60kg(588N)QC-60D-M(T)-J16Y

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

5A×16本（JMコネクタ）

J16Yマスタ側は、JMR2116M-Dを使用
J16Yツール側は、JMR2116F-Dを使用

可搬重量60kg(588N)QC-60D-M(T)-M06Y

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

13A×6本（MSコネクタ）

M06Yマスタ側は、D/MS3102A14S-6P
M06Yツール側は、D/MS3102A14S-6S

可搬重量60kg(588N)QC-60D-M(T)-M10Y

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

13A×10本（MSコネクタ）

M10Yマスタ側は、D/MS3102A18-1Pを使用
M10Yツール側は、D/MS31O2A18-1Sを使用

可搬重量60kg(588N)QC-60D-M(T)-D15N

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

3A×15本
Dサブ15コンタクト
(雌レセプタクル）

非接触電気信号ブロック
可搬重量60kg(588N)QC-60D-M(T)-B15NY,B15PY(マスタ側),B15DY(ツール側)

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

B15NY  NPN出力
B15PY  PNP出力

B15NY、B15PYはWEBR-2119MS-Dを使用
B15DYはWEBR-2116FS-Dを使用

空気圧ポートコンタクトブロック
可搬重量60kg(588N)QC-60D-M(T)-P18Y

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

Rc1/8×4本

可搬重量60kg(588N)QC-60D-M(T)-P14Y

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

Rc1/4×2本

着脱確認センサ
可搬重量60kg(588N)QC-60D-M(T)-SA,SB

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

近接スイッチ2個内蔵しピストンの位置確認により着脱確認

CONTACT

お問い合わせはこちら

その他のクイックチェンジ製品も取り揃えておりますので、お気軽にお問い合わせください。ビー・エル・オートテックはお客様のニーズにお応えするために、カスタム製品の制作もおこなっております。
