QUICK-CHANGEQC-20D

ロボットや自動機のハンドやツールを自動的に交換

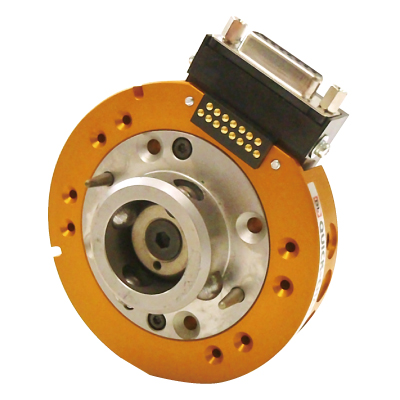

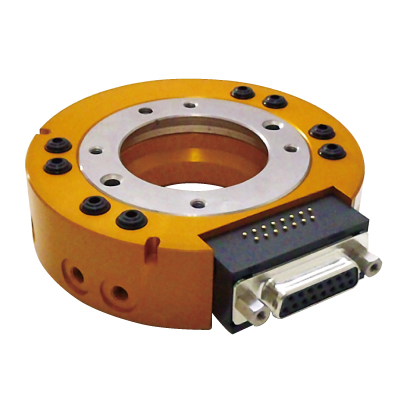

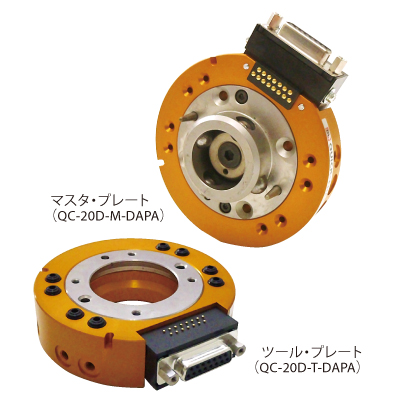

QC-20D

  • 可搬重量20kg(196N)
  • オプション装着可能

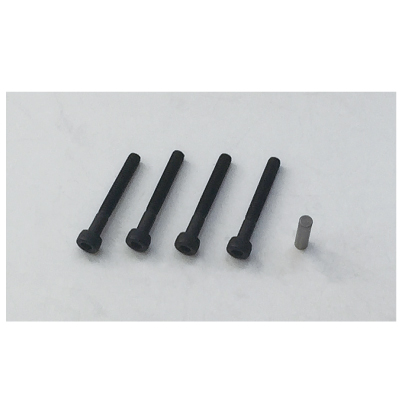

マスタ・プレート添付品

・六角穴付皿ボルト（M4×30）×4
・段付平行ピンx1
※シールプレート、Oリング、皿小ネジは本体に取り付けた状態で出荷します。

QC-20Dの特長

接触させない引上げ方式

着動作時には、マス夕・プレートとツール・プレートを接触させない引上げ方式により、芯ずれを吸収。


メカニカル・フェールセーフ機搆

着用空気圧の供給が停止しても、マスタ・プレートとツール・プレートが分離しないよう、当社独自の着脱機構部により、メカニカル・フェールセーフ機構を採用。

主な仕様

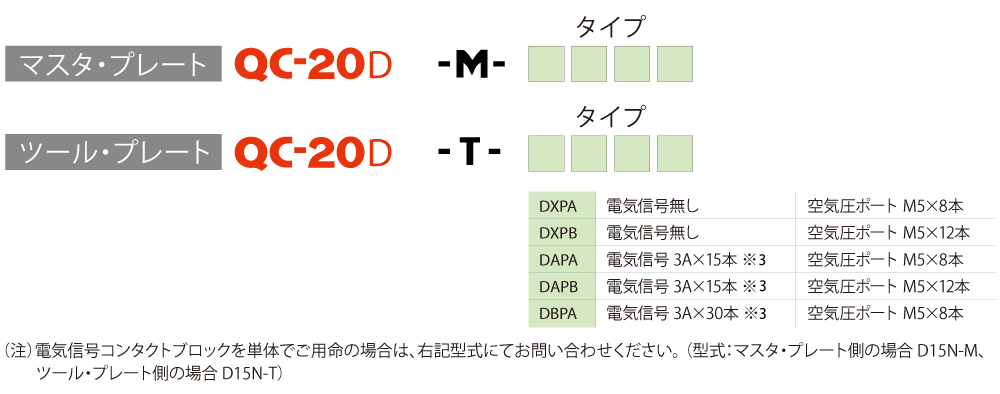

型番表示方法

タイプ

電気信号なし
可搬重量20kg(196N)QC-20D-M(T)-DXPA

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

空気圧ポートM5×8本

可搬重量20kg(196N)QC-20D-M(T)-DXPB

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

空気圧ポートM5×12本

電気信号あり
可搬重量20kg(196N)QC-20D-M(T)-DAPA

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

3A×15本
Dサブ15コンタクト
(雌レセプタクル）※2
空気圧ポートM5×8本

（※2）プラグ側は含んでおりません。17JE-23150-02（D8A）-CGまたは同等品をご用意ください。（Dサブ15コンタクト雄プラグネジM2.6）

可搬重量20kg(196N)QC-20D-M(T)-DAPB

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

3A×15本
Dサブ15コンタクト
(雌レセプタクル）※2
空気圧ポートM5×12本

（※2）プラグ側は含んでおりません。17JE-23150-02（D8A）-CGまたは同等品をご用意ください。（Dサブ15コンタクト雄プラグネジM2.6）

可搬重量20kg(196N)QC-20D-M(T)-DBPA

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

3A×30本
Dサブ15コンタクト
（雌レセプタクル）※2
空気圧ポートM5×8本

（※2）プラグ側は含んでおりません。17JE-23150-02（D8A）-CGまたは同等品をご用意ください。（Dサブ15コンタクト雄プラグネジM2.6）

オプション

電気信号コンタクトブロック
可搬重量20kg(196N)QC-20D-M(T)-D15N

CAD・図面データ・
取扱説明書の
ダウンロードはこちら

3A×15本
Dサブ15コンタクト
(雌レセプタクル）※2

（※2）プラグ側は含んでおりません。17JE-23150-02（D8A）-CGまたは同等品をご用意ください。（Dサブ15コンタクト雄プラグネジM2.6）

CONTACT

お問い合わせはこちら

その他のクイックチェンジ製品も取り揃えておりますので、お気軽にお問い合わせください。ビー・エル・オートテックはお客様のニーズにお応えするために、カスタム製品の制作もおこなっております。
