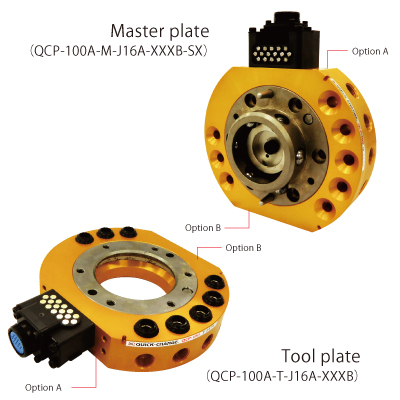

프레스 어플리케이션을 위해 특별히 제작된 본체

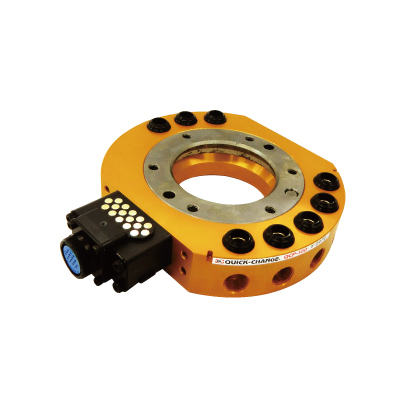

틀 플레이트 양쪽면치(cut)하여 수직방향으로 놓을 수 있도록 제작되었으므로 핸드 인스톨레이션(hand installation)시 필요한 공간을 최소화 할 수 있습니다.



프레스 어플리케이션으로 특별히 제작된 유틸리티

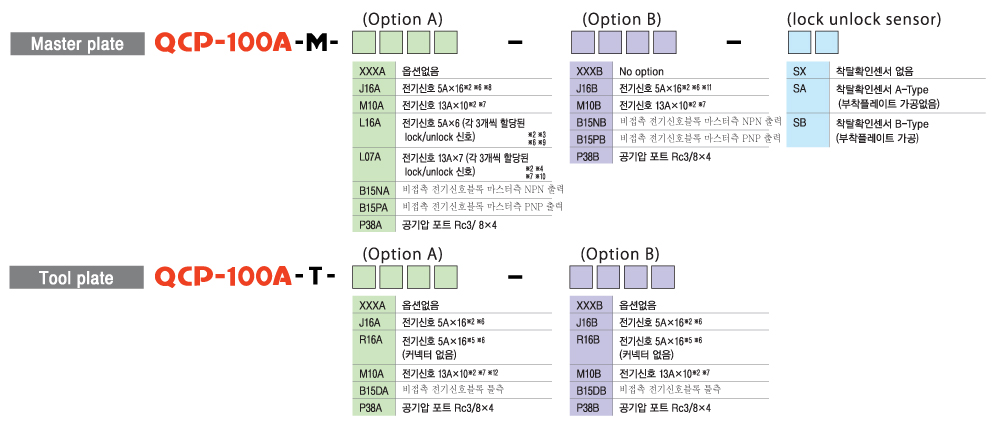

QCP-100A는 기본사양으로 8개의 공압(Pneumatic)및 진공(Vacuum)포트가 있으며 옵션사양으로 최대16개까지 제공가능합니다. 툴 플레이트의 전기시그널블럭 선택사양(R16A/B)은 직접 납땜(directly-soldered)으로 하드 와이어링(hard-wiring)되어 있기 때문에 플러그가 필요하지 않으며 핸드교환시 손상되지 않습니다. ID는 하드와이어링 부분에 배치되어 식별이 용이하고 블록은 금속 커버로 보호되어 있습니다




전기시그널 블록에서 lock/unlock센서로 파워시그널(power signal)할당

전기 신호 블록에서lock/unlock센서로 2가지 타입의 파워 시그널이 할당 됩니다.




 탁월한 기계적 결합 안전장치(분리낙하방지) 메커니즘(fail-safe locking mechanism)

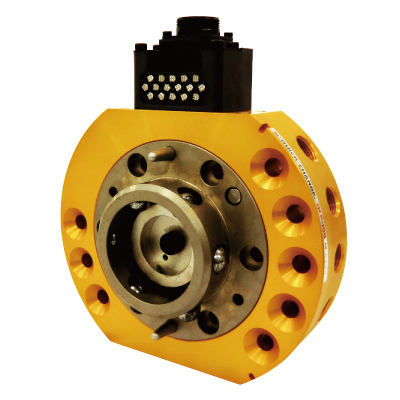

BL사의 특별한 착/탈 메커니즘을 에어 압력 공급이 중단되어도 마스터플레이트(Master Plate)와 툴 플레이트(Tool Plate)가 분리되지 않는 기계식 안전장치(낙하방지 기능)을 가지고 있습니다.
