QUICK-CHANGE퀵 체인지
Exchange robots and machines hands and tools automatically
제품정보
- 가한중량：40kg(392N)

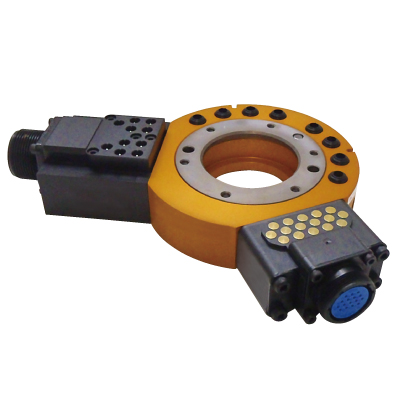

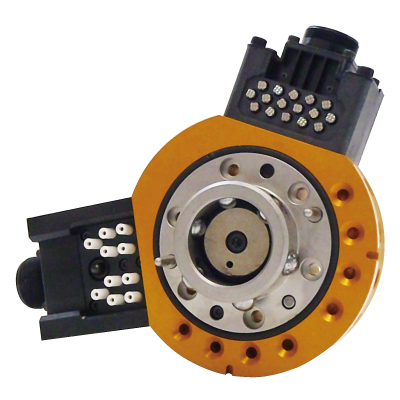

BL QUICK-CHANGE Model Flex-40B는 Material Handling, 조립, 연마작업 등, 다양한 용도에 대응이 가능하며, 유틸리티로써는 공기압포트와 센서용 전기신호, 모터구동용 전기신호등을 옵션으로써 선택이 가능합니다.

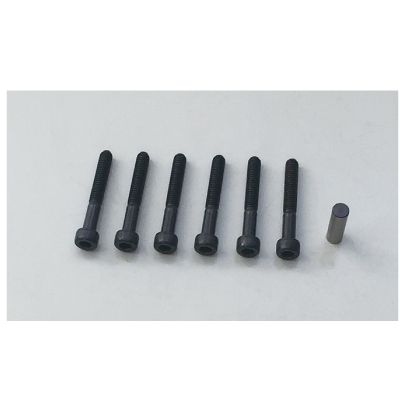

・6 bolts（M5×35)
・1 locating pin
※Seal plate, O-ring and screws are pre-assembled.
Flex-40B의 특징
풍부한 유틸리티
전기신호(용량•접점수), 공기압포트(싸이즈•개수)를 옵션으로써 선택
접촉하지 않고 끌어 올리는 방식(lock without touching)
착 동작시에 있어서 마스터플레이트(Master Plate)와 툴 플레이트(Tool Plate)를 접촉하지 않고 끌어 올리는 방식으로 위치 오차를 흡수
탁월한 기계적 결합 안전장치(분리낙하방지) 메커니즘(fail-safe locking mechanism)
BL사의 특별한 착/탈 메커니즘은 에어 압력 공급이 중단되어도 마스터플레이트(Master Plate)와 툴 플레이트(Tool Plate)가 분리되지 않는 기계식 안전장치(낙하방지 기능)을 가지고 있습니다.
주요사양

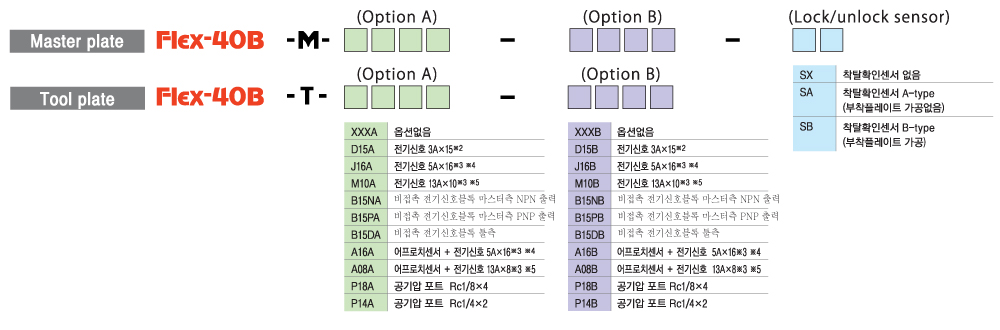

모델 표시 방법
옵션
전기신호 접점블럭(Contact block)
- 3A×15핀 D-sub 15커넥트(JA리셉터클Flex-40B-M(T)-D15A,D15B
- 3A×15핀 D-sub 15커넥트(JA리셉터클Flex-40B-M(T)-J16A,J16B
- 3A×15핀 D-sub 15커넥트(JA리셉터클Flex-40B-M10A,M10B
- 3A×15핀 D-sub 15커넥트(JA리셉터클Flex-40B-M(T)-A16A,A16B
- 3A×15핀 D-sub 15커넥트(JA리셉터클Flex-40B-M(T)-A08A,A08B
비 접촉 전기 신호 블럭
- 3A×15핀 D-sub 15커넥트(JA리셉터클Flex-40B-M(T)-B15NA_B,B15PA_B(Master side only),B15DA_B(Tool side only)
공기압 포트
- 3A×15핀 D-sub 15커넥트(JA리셉터클Flex-40B-M(T)-P18A,P18B
- 3A×15핀 D-sub 15커넥트(JA리셉터클Flex-40B-M(T)-P14A,P14B
착탈확인센서
- 3A×15핀 D-sub 15커넥트(JA리셉터클Flex-40B-M(T)-SA,SB
