QUICK-CHANGE퀵 체인지
Exchange robots and machines hands and tools automatically
제품정보
- 가한중량：10kg(98N)

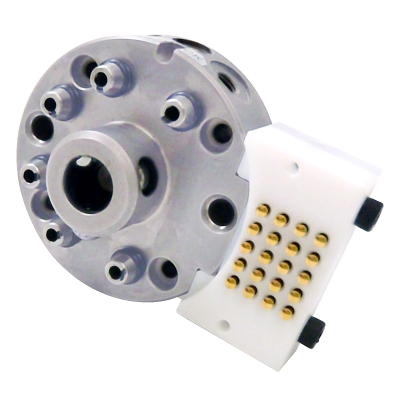

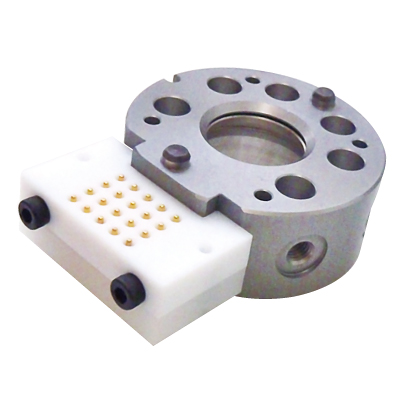

Master plate Attachments

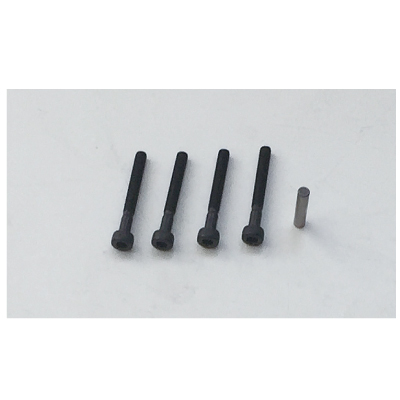

・4 bolts（M3×25）
・1 locating pin
※Seal plate, O-ring and screwsare pre-assembled.

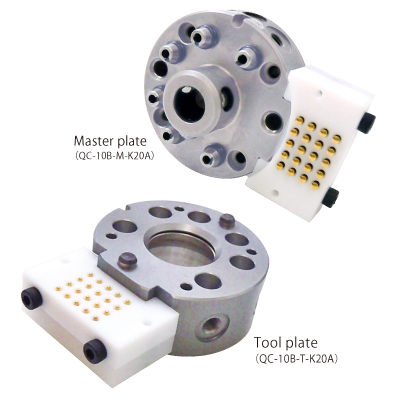

QC-10B의 특징
접촉하지 않고 끌어 올리는 방식(lock without touching)
착 동작시에 있어서 마스터플레이트(Master Plate)와 툴 플레이트(Tool Plate)를 접촉하지 않고 끌어 올리는 방식으로 위치 오차를 흡수
탁월한 기계적 결합 안전장치(분리낙하방지) 메커니즘(fail-safe locking mechanism)
BL사의 특별한 착/탈 메커니즘을 에어 압력 공급이 중단되어도 마스터플레이트(Master Plate)와 툴 플레이트(Tool Plate)가 분리되지 않는 기계식 안전장치(낙하방지 기능)을 가지고 있습니다.
주요사양

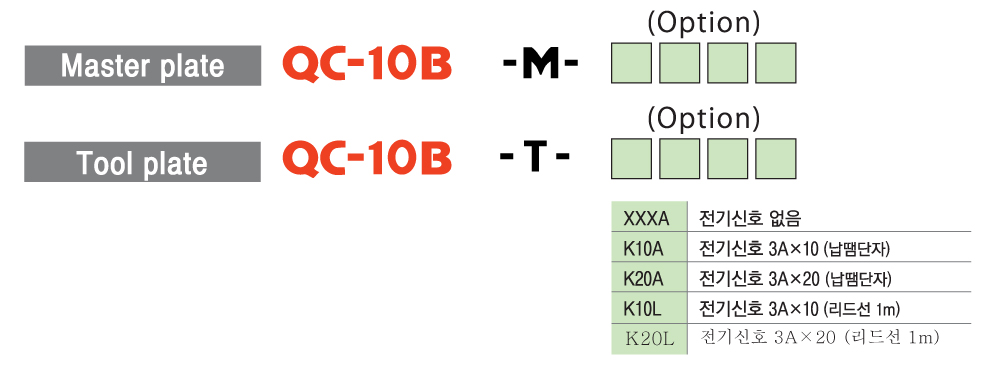

모델 표시 방법
옵션
전기신호 접점블럭(Contact block)
- 가한중량：10kg(98N)QC-10B-M(T)-K10A
- 가한중량：10kg(98N)QC-10B-M(T)-K20A
- 가한중량：10kg(98N)QC-10B-M(T)-K10L
- 가한중량：10kg(98N)QC-10B-M(T)-K20L
Robot Interface Plate for QC-10C
- 가한중량：10kg(98N)AP101
PCD:31.5
Bolt size:M5
Hole for locating pin:
2×φ5H7
Boss size:φ12h7
Boss Height:3mm
Accessories(Bolts and pin)
M5×10 ( 4 pcs ）
MSY5-15 ( 1 pc ）
Weight
(Including bolts and pins):
71g
- 가한중량：10kg(98N)AP102
PCD:60
Bolt size:M5
Hole for locating pin:
φ5H7
Boss size:φ45H7
Boss Depth:Depth 10.5mm
Accessories(Bolts and pin):
M5×10 ( 4 pcs ）
MSY5-15 ( 1 pc ）
Weight
(Including bolts and pins)
68g
- 가한중량：10kg(98N)AP103
PCD:56
Bolt size:M4
Hole for locating pin:
2×φ4H7
Boss size:φ62H7
Boss Depth:8mm
Accessories(Bolts and pin)
M5×10 ( 4 pcs ）
MSY4-15 ( 1 pc ）
Weight
(Including bolts and pins):
130g
- 가한중량：10kg(98N)AP104
PCD:31.5
Bolt size:M5
Hole for locating pin:
φ5H7
Boss size:φ20h7
Boss Height:3mm
Accessories
(Bolts and pin):
M5×10 ( 7 pcs ）
MSY5-15 ( 1 pc ）
Weight
(Including bolts and pins):
79g ( Bolts 7pcs )
68g ( Bolts 7pcs )
