QUICK-CHANGE퀵 체인지
Exchange robots and machines hands and tools automatically
제품정보
- 가한중량：5kg(49N)
The BL QUICK-CHANGE Model Light-5A는 전기·전자부품 및 정밀부품 등의 조립, 핸들링을 중심으로 한 저부하용 로봇의 END-Effector 자동교환장치로서 개발되었습니다.

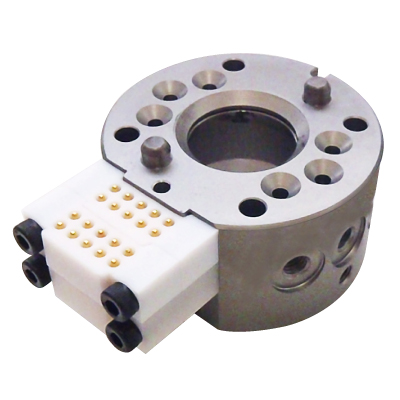

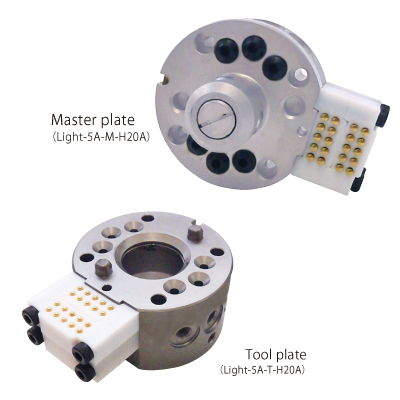

핸드·워크의 중량이 경량임에도 마스터플레이트(Master Plate)와 툴 플레이트(Tool Plate)의 분리를 강제적으로 하는 Self-Separating 구조를 채택 하였습니다. 또한 샤프트 타입을 로봇에 부착하는 것은 옵션으로써 로봇 어댑터를 갖추고 있습니다.

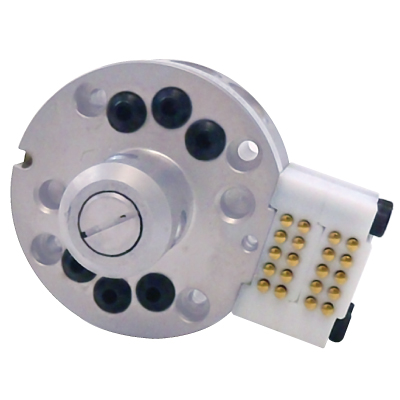

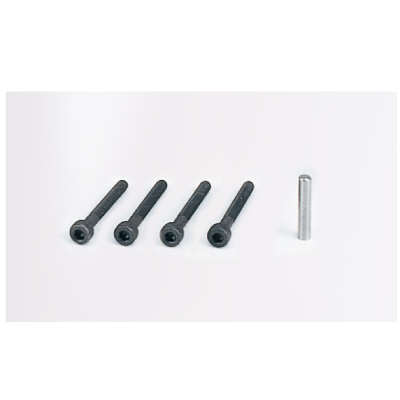

Master plate Attachments
・4 bolts（M3×20）
・1 locating pin
Light-5A의 특징
Self-Separating 구조
탈 동작시에 있어서 마스터플레이트(Master Plate)의 피스톤이 툴 플레이트(Tool Plate)를 강제적으로 분리하는 방식을 채택.
접촉하지 않고 끌어 올리는 방식(Lock without touching)
착 동작시에 있어서 마스터플레이트(Master Plate)와 툴 플레이트(Tool Plate)를 접촉하지 않고 끌어 올리는 방식으로 위치 오차를 흡수
탁월한 기계적 결합 안전장치(분리낙하방지) 메커니즘(fail-safe locking mechanism)
BL사의 특별한 착/탈 메커니즘은 에어 압력 공급이 중단되어도 마스터플레이트(Master Plate)와 툴플레이트가 분리되지 않는
기계식 안전장치(낙하방지기능)을 가지고 있습니다.
주요사양

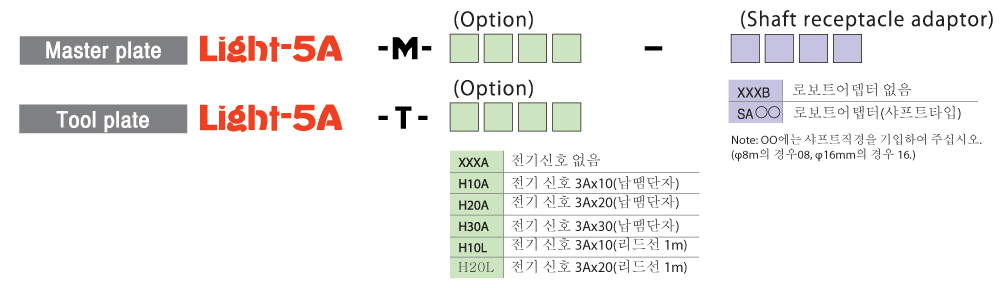

Ordering Information
옵션
전기신호 접점블럭(Contact block)
- 가한중량：5kg(49N)Light-5A-M(T)-H10A
- 가한중량：5kg(49N)Light-5A-M(T)-H20A
- 가한중량：5kg(49N)Light-5A-M(T)-H10L
- 가한중량：5kg(49N)Light-5A-M(T)-H20L
- 가한중량：5kg(49N)Light-5A-M(T)-H30A
샤프트타입의 로봇 부착 어댑터
- 가한중량：5kg(49N)Light-5A-M(T)-SA○○
